氣動陶瓷球閥,Q641TC氣動陶瓷球閥所有與介質接觸的部分均為結構陶瓷材料,其化學穩定性硬度僅次于金剛石。因此,本閥耐磨損、耐腐蝕、耐沖蝕性能，且隔熱性好、熱膨脹小。球體采用研磨設備及工藝,球圓度好,表面質量可靠,與閥座對研后,用氧化鋁陶瓷的自滑潤性,可取得很好的密封性能。徹底改變了金屬硬密封球閥易泄露、扭矩大、密封面不耐腐蝕的缺點。陶瓷好的耐磨性,讓本閥經久耐用,可靠性.使用壽命長,是鈦合金閥和蒙乃爾閥的2-4倍。用于高硬度的顆粒介質，或有軟顆粒但又有腐蝕的介質中，也是目前合適此類介質的閥門。陶瓷閥門能滿足磨損、強腐蝕的使用環境，尤其突出的特點使用壽命，陶瓷閥門的性能價格比遠遠其它同類金屬閥門。

氣動陶瓷球閥,Q641TC氣動陶瓷球閥特點總結：
閥體內部全襯陶瓷適合磨損苛刻的管路適用硬度顆粒及腐蝕介質耐用/性價比g
適用場所:
化工行業等強腐蝕場合產品特點耐腐蝕、耐磨損和高硬度
使用壽命:
鈦合金閥和蒙乃爾閥的2-4倍

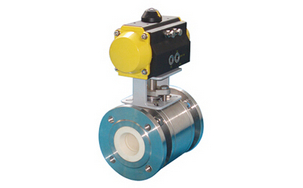

氣動陶瓷球閥,Q41TC氣動陶瓷球閥實物圖

氣動陶瓷球閥,Q641TC氣動陶瓷球閥–主要零件材料

閥體	閥桿	球體	閥座	填料	適用介質	適用溫度
WCB	2Cr13	復合陶瓷	復合陶瓷	PTFE	煤粉、煤渣、粉狀顆粒等腐蝕性介質	≤200℃
CF8（304）	0Cr18Ni9（304）
CF8M（316）	0Cr17Ni12Mo2（316）
CF3M（316L）	00Cr17Ni14Mo2（316L）

氣動陶瓷球閥,Q641TC氣動陶瓷球閥–外形尺寸



公稱壓力PN（MPa）	公稱通徑DN（mm）	尺寸（mm）
		L	D	D1	D2	D6	b	f	f6	Z-Фd	W	ФW	H	H1
1.6	15	130	95	65	45	-	14	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	14	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	14	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	16	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	16	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	16	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	18	3	-	4-18	300	-	165	-
	80	250	195	160	135	-	20	3	-	8-18	350	-	178	-
	100	280	215	180	155	-	20	3	-	8-18	500	305	230	380
	125	320	245	210	185	-	22	3	-	8-18	800	305	280	405
	150	360	280	240	210	-	24	3	-	8-23	800	305	310	460
	200	400	335	295	265	-	26	3	-	12-23	1000	305	350	550
2.5	15	130	95	65	45	-	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	16	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	16	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	18	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	18	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	20	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	22	3	-	8-18	300	-	165	-
	80	250	195	160	135	-	22	3	-	8-18	350	-	178	-
	100	320	230	190	160	-	24	3	-	8-23	500	305	230	380
	125	400	270	220	188	-	28	3	-	8-25	800	305	280	405
	150	400	300	250	218	-	30	3	-	8-25	800	305	310	460
	200	550	360	310	278	-	34	3	-	12-25	1000	305	350	550
4.0	15	130	95	65	45	40	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	51	16	2	4	4-14	140	-	90	-
	25	150	115	85	67	58	16	2	4	4-14	150	-	99	-
	32	180	135	100	78	66	18	2	4	4-18	180	-	105	-
	40	200	145	110	85	76	18	3	4	4-18	200	-	126	-
	50	220	160	125	100	88	20	3	4	4-18	250	-	142	-
	65	250	180	145	120	110	22	3	4	8-18	300	-	165	-
	80	280	195	160	135	121	22	3	4	8-18	350	-	178	330
	100	320	230	190	160	150	24	3	4.5	8-23	500	305	230	380
	125	400	270	220	188	176	28	3	4.5	8-25	800	305	280	420
	150	400	300	250	218	204	30	3	4.5	8-25	800	305	310	480
	200	550	375	320	282	260	38	3	4.5	12-30	1000	400	350	560
