氣動法蘭球閥,不銹鋼氣動法蘭球閥采用新型系列GT型氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；大口徑閥門采用系列AW型氣動執行器拔叉式傳動，結構合理，有雙作用式和單作用式。氣動執行器快速旋轉90度的就能使球閥瞬間關閉嚴密，執行器與閥體的直接連接減少了發生故障的機率。法蘭 連接的管路能保持好密封性能，便于維修更換，便于管路的封閉。
防火、防靜電設計
閥桿防爆出裝置
閥球上設計有壓力平衡孔
雙層閥桿填料與對壓碟型彈片裝置
1、齒輪式雙活塞，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步。
氣動法蘭球閥,不銹鋼氣動法蘭球閥附件的選項
根據不同控制和要求可選擇下列附件：
切斷型附件：單電控電磁閥、雙電控電磁閥、限位開關回訊器。
調節型附件：電氣定位器、氣動定位器、電氣轉換器。
氣源處理附件：空氣過濾減壓閥、氣源處理三聯件。
手動機構：HVSD手操機構
氣動法蘭球閥執行標準
1、設計與制造：GB12237-89、API608、API 6D、JPI 7S-48、BS5351、DIN3357。
2、法蘭尺寸：JB/T74～90（JB74～90）、GB9112～9131、HGJ44～76、SH3406、ANSI B16.5、JIS B2212～2214、NF E29-211、DIN2543。
3、結構長度：GB12221-89、ANSI B16.10、JIS B2002、NF E29-305、DIN3202。
4、檢驗主試驗：JB/T 9092、API 598。

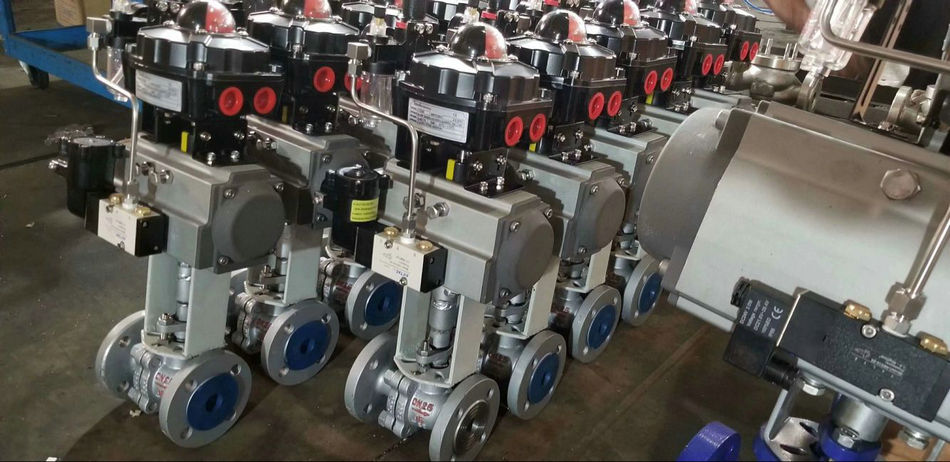

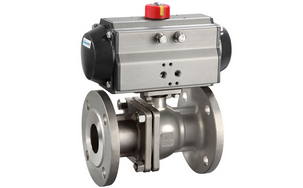

氣動法蘭球閥,不銹鋼氣動法蘭球閥實物圖片
性能規范
|
公稱壓力 |
PN(mpa) |
2.5 |
4.0 |
6.4 |
|
殼體試驗壓力 |
PS(mpa) |
3.75 |
6.0 |
9.6 |
|
密封試驗壓力 |
2.75 |
4.4 |
7.04 |
|
氣密性試驗壓力 |
0.6 |
0.6 |
0.6 |
|
適用介質 |
SS201 |
SS304
|
SS316 |
|
水、油品、氣等介質 |
酸類腐蝕性介質 |
醋酸類腐蝕性介質 |
|
適用溫度 |
-40℃——+150℃ |
|
產品標準 |
GB/T12237-2007 |

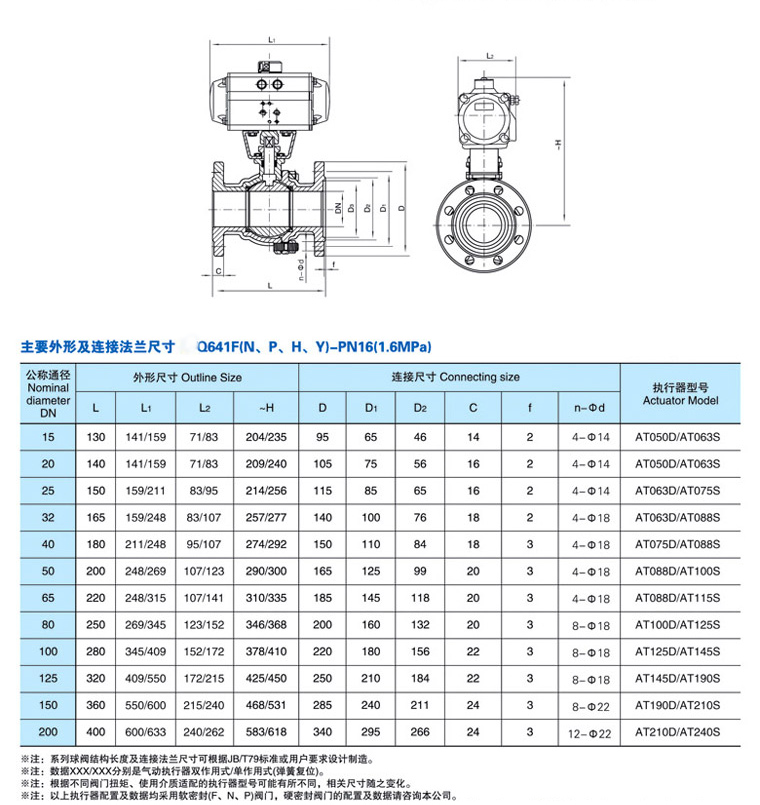

結構長度
法蘭連接 |
GB/12221 |
|
連接法蘭尺寸 |
GB/9113、JB/T79 |
|
檢驗標準 |
GB/T13927-1992 JB/T9092-1999 |
注：系列球閥結構長度可根據用戶要求設計制造
