氣源球閥是自動控制系統中的重要組成部分。該系列閥門產品結構形式有直通、角通、三通、排氣、多位一通、多位二通切換等，廣泛適用于儀表、實驗室、試制車間、油煉廠。液壓和氣壓管道，營業充氣，測量?jī)x器的關閉和排氣，控制盤中等真空系統，高純化裝置，高壓系統，氣體分析、試驗設備、糧食加工、試驗站及其它一切相適應的設備和場所。

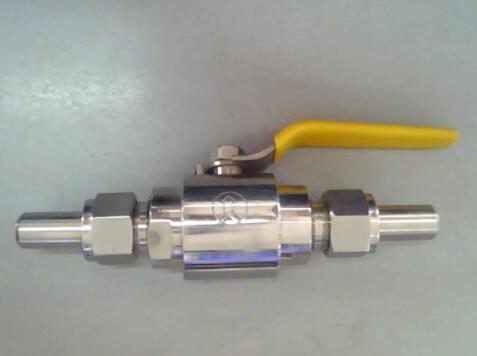

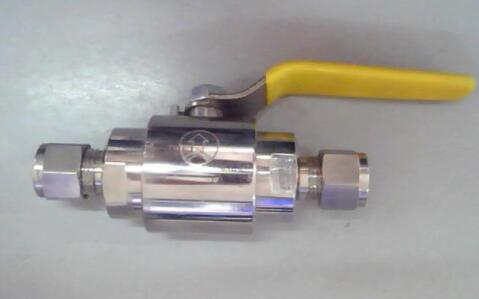

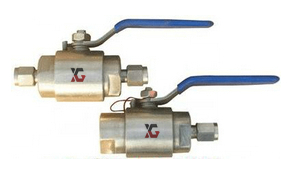

氣源球閥,不銹鋼氣源球閥,卡套式氣源球閥實物圖
主要性能規范及主要零件材料
|
型號 |
名稱 |
公稱壓力(MPa) | 度試
驗壓力 |
密封試
驗壓力 |
主要材料Parts material |
適用溫度（℃） e |
|
閥體 |
閥座 |
球 |
閥桿 |
填料 |
|
QG·Y1 |
氣源球閥 |
1.0
2.5 |
1.5PN |
1.1PN |
H62 |
耐酸鋼 |
聚四氟乙烯 |
常溫 |
|
QY-1 |
氣動管路球閥 |
|
QY-2 |
|
QY-3 |
|
QG·Y1 |
卡套式球閥 |
2.5
4.0
6.4 |
碳鋼耐酸鋼 |
耐酸鋼 |
聚四氟乙烯 |
-20~200 |
|
QH J·Y1 |
|
QG·Y1 |
取壓球閥 |
|
QH J·AY1 |
|
QG·M1 |
壓力表球閥 |
|
QH J·M1 |
|
Q11SA |
內螺紋球閥 |
柔性石墨 |
-40~150 |
|
Q91SA |
異徑球閥 |
主要尺寸
|
型號 |
名稱 |
公稱通徑DN（mm） |
配管通徑Do（mm） |
結構長度L（mm） |
|
QG·Y1 |
氣源球閥 |
1、6 |
6、8 |
90 |
|
QY-1 |
氣動管路球閥 |
|
6、8、10 |
66、68、80 |
|
QY-2 |
氣動管路球閥 |
|
6、8、10 |
65、66、67 |
|
QY-3 |
氣動管路球閥 |
- |
6、8、10 |
65、66、67 |
|
QG·Y1 |
卡套式球閥 |
10 |
12、14 |
130 |
|
QH J·Y1 |
卡套式球閥 |
10、15 |
12、14、18 |
130 |
|
QG·Y1 |
取壓球閥 |
10 |
12、14 |
105 |
|
QH J·AY1 |
取壓球閥 |
10、15 |
12、14、18 |
105 |
|
QG·M1 |
壓力表球閥 |
10 |
- |
145 |
|
QH J·M1 |
壓力表球閥 |
3 |
- |
145 |
|
Q11SA |
內螺紋球閥 |
10、15 |
- |
68 |
|
Q91SA |
異徑球閥 |
10 |
14 |
100 |

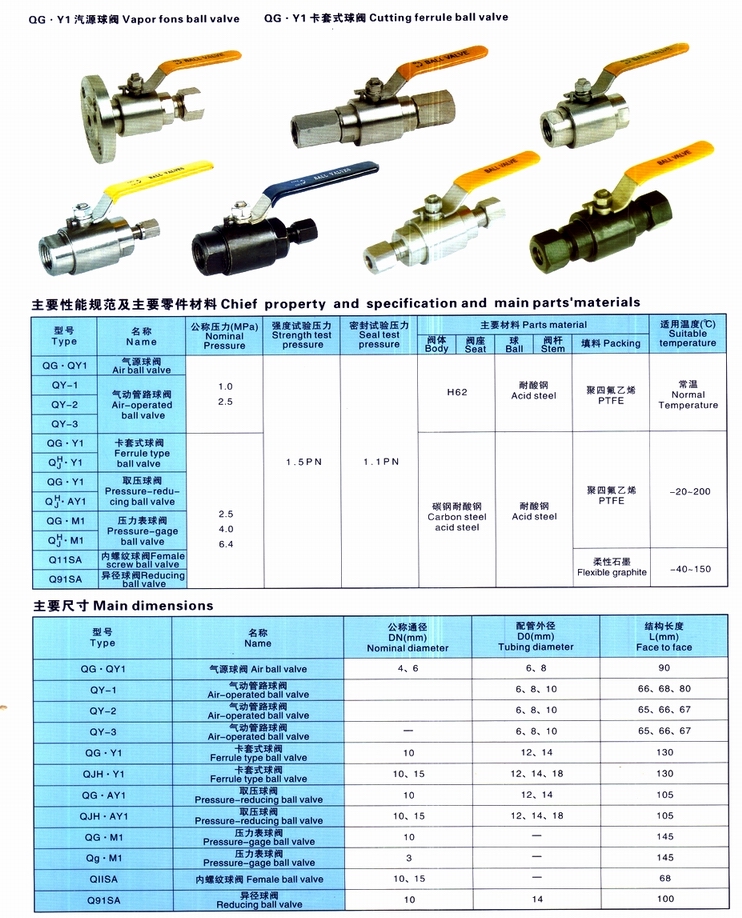

氣源球閥,不銹鋼氣源球閥,卡套式氣源球閥參數尺寸圖:
