薄型球閥,對夾式薄型球閥是短法蘭距球閥，球芯通道形狀有矩形、V形及O形。該系列產品具有結構緊湊、體積小、重量輕、安裝方便等特點，可廣泛應用在石油、化工、冶金、電站、輕工等領域，對油、水、氣及紙漿或纖維狀流體進行自動調節或切斷控制。

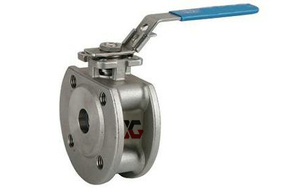

薄型球閥,對夾式薄型球閥實物圖

主要閥體材料

型號		Q71F-16C	Q71F-25	Q71F-16P	Q71F-25P	Q71F-16R	Q71F-25R
工作壓力（MPa）		1.6	2.5	1.6	2.5	1.6	2.5
適用溫度（℃）		≤150		≤150
適用介質		無腐蝕性介質		腐蝕性介質
材料	閥體、密封瓶帽	WCB		CF8		CF3
	閥桿	2CR13		304SS		316SS
	密封圈	PTFE
	填料	PTFE

主要連接尺寸

口徑(in")	1/2	3/4	1	1 1 / 4	1 1 / 2	2	2 1 / 2	3	4	5	6	8
d	15	19	23.5	30	36	45	58	67	76	100	125	195
L	32	38.5	45	55	62	72	95	120	145	200	225	275
D	95	105	115	135	145	160	180	195	215	245	280	335
D1	65	75	85	100	110	125	145	160	180	210	240	295
D2	45	55	65	78	85	100	120	135	155	185	210	265
H	62	70	79	86	92	102	158	172	187	200	240	278
E	110	125	135	150	150	180	250	300	350	650	840	1000
b	14	14	16	16	18	20	22	24	24	26	26	28
z-d1	4-14	4-14	4-14	4-18	4-18	4-18	4-18	8-18	8-18	8-18	8-23	12-20
f	2	2	2	3	3	3	3	3	3	3	3	3

 薄型球閥,對夾式薄型球閥參數尺寸圖:
