法蘭球閥,Q41F法蘭式球閥1、閥座確保閥門密封，磨擦系數低，操作力矩小、多種閥座材料、適應范圍廣。
2、開關無誤的手柄：采用扁頭閥桿，與手柄的連接不會錯位，從而手柄指示的開關狀態與閥一致。
3、鎖緊裝置：為防止閥門開關誤操作，在閥門全開、全關位置有鎖定孔，確保閥門處于正確的位置。
4、閥桿防飛結構：閥桿為下裝式，防止受壓飛出，同時可在火災后，與閥體形成金屬接觸，確保閥桿密封。
結構形式與用途：
一、浮動球閥
1、閥座采用增強聚四氟乙烯及聚苯，能適用于溫度及各種介質工況。
2、采用下裝式閥桿，設置倒密封結構，能確保填料處可靠密封。
3、設置90度開關帶孔定位片，根據需要可以加鎖，防止誤操作。
二、固定球閥
1、采用彈簧及板簧預載的可動金屬閥座結構.密封力設計合理.啟閉靈活.密封可靠。
2、根據用戶的要求.可設計成適用于含固體顆粒，料漿等介質的結構或耐高溫的材料。
3、采用下裝式閥桿，設置倒密封結構，能確保填料處可靠密封。
4, B.B浮動結構、防火、防靜電。

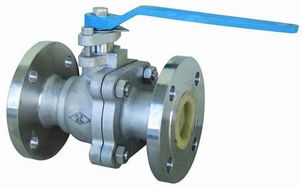

法蘭球閥,Q41F法蘭式球閥圖片
性能規范
|
設計與制造 |
結構長度 |
法蘭尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
GB122237 |
GB12221 |
GB9113 JB79 |
GB9131 |
GB/T13927 JB/T9092 |
壓力試驗
|
公稱壓力NominalPressure |
1.6 |
2.5 |
4.0 |
強度試驗
Shell Test |
2.4 |
3.8 |
6.0 |
水密封試驗
Water Seal Test |
1.8 |
2.8 |
4.4 |
氣密封試驗
Air Seal Test |
0.4-0.7 |
零件材料
閥體
Body |
|
ZG1Cr18Ni9Ti |
CF8 |
CF3 |
ZG1Cr18Ni12Mo2Ti |
CF8M |
CF3M |
球體閥桿
Ball Stem |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
閥座
Seat |
聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL |
墊片
Shim |
聚四氟乙烯PTFE 不銹鋼/柔性石墨Stainless Steel/flexible Graphite 齒形墊片Tooth Profile Gasket |
閥桿座
Stem Seat |
聚四氟乙烯PTFE 不銹鋼/柔性石墨 Stainless Steel/Flexible Graphite |
填料
Packing |
聚四氟乙烯PTFE 增強柔性石墨 Enhanced Flexible Graphite |
填料壓蓋
Gland |
|
1Cr18Ni9Ti |
304 |
304L |
1Cr18Ni12Mo2Ti |
316 |
316L |
溫度
Temperature |
-29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS)
-29℃～300℃(對位聚笨 PPL)
-29℃～550℃(金屬硬密封) |
介質
Medium |
水蒸汽油品
Water steam
Oil goods |
硝酸類 Nitric Acid |
強氧化介質
strongey oxidable medium |
醋酸類 Acetic Acid |
尿素類Urea |

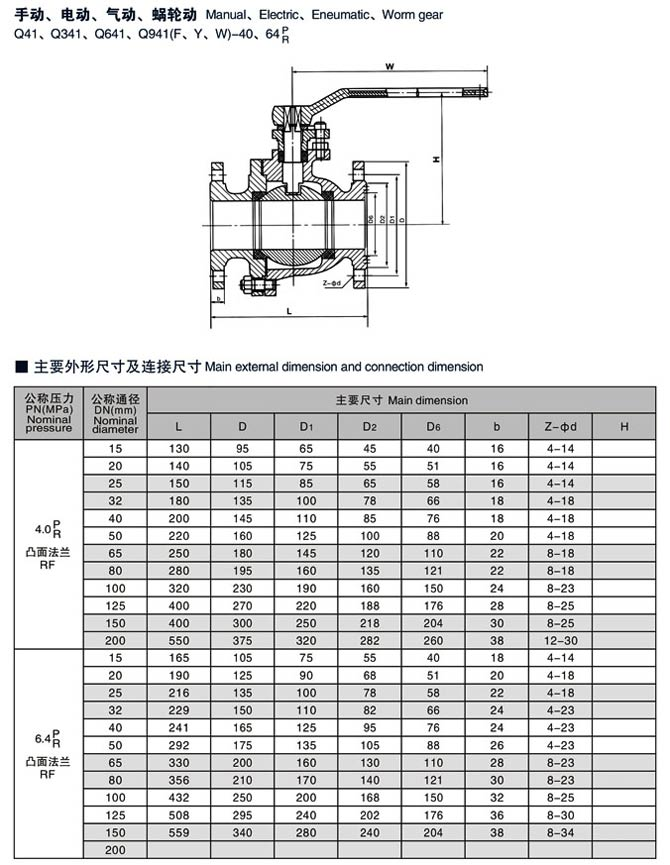

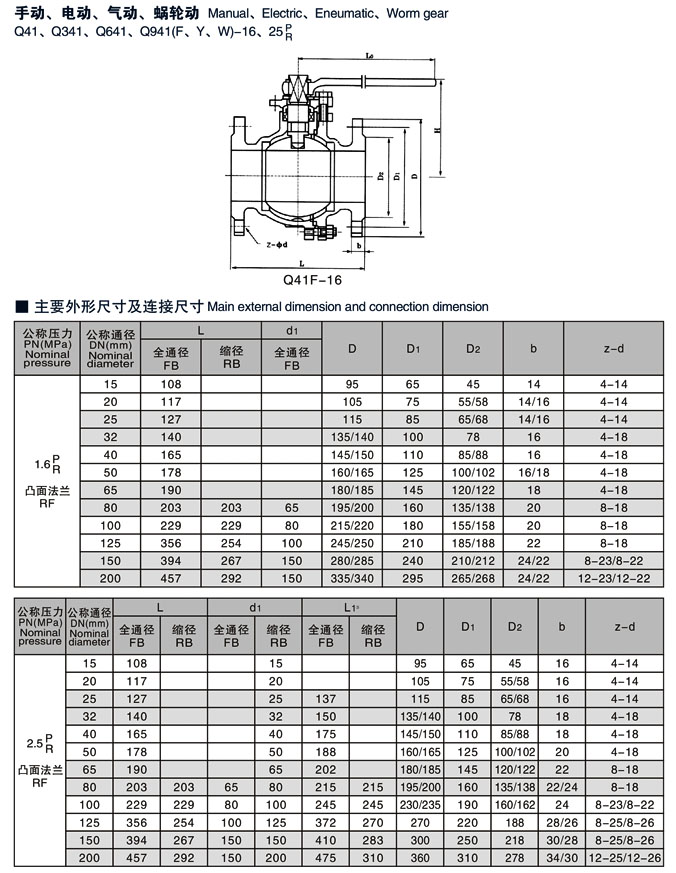

法蘭球閥,Q41F法蘭式球閥尺寸結構圖:
