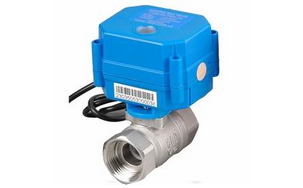

微型電動球閥,小口徑電動球閥外形美觀,體積小巧,性能可靠,使用壽命長
微型電動球閥執行器采用全金屬齒輪。多種控制方式,既可以接受遠程閥門控制信號,又可以反饋到位信號給智能檢測單元。外殼采用合金材料，外觀小巧精致、美觀耐用,傳動機構。
電氣限位和機械限位一體化設計,定位準確,執行器連轉的可能.
執行器和閥門可以多角度裝配,方便于對于空間的分配需求。
球閥采用浮動密封結構,無滴漏,適用于重污垢及長期無動作的場合。
在1～2Mpa水壓下，工作電流僅僅為45～100mA(不同型號之間有差異)。

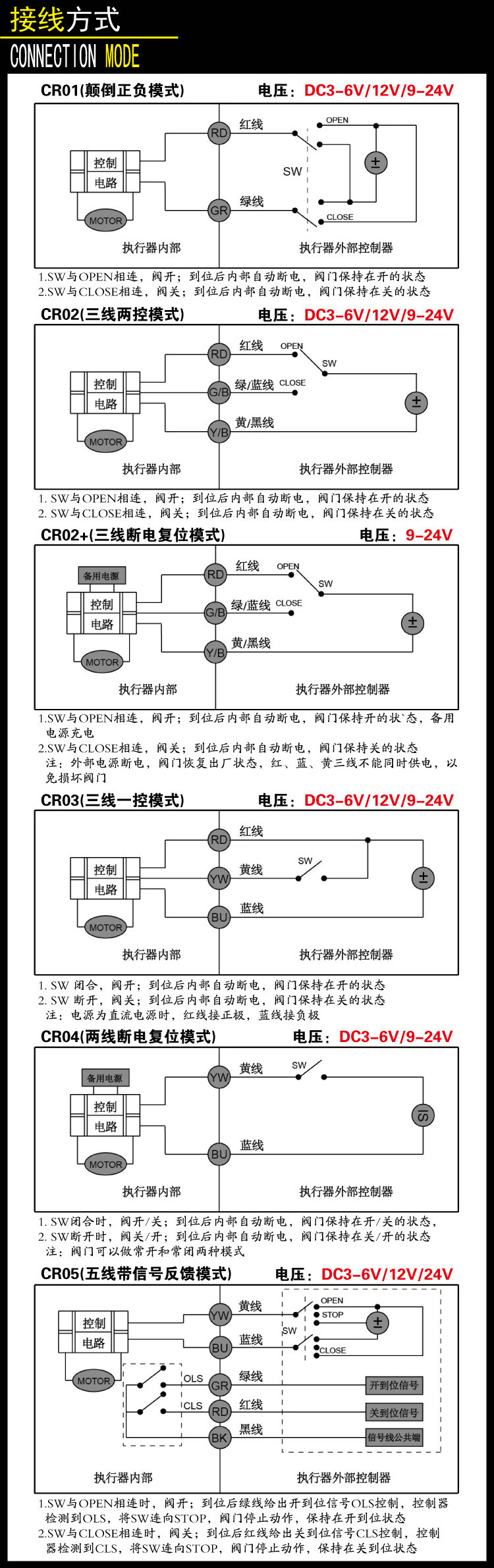

微型電動球閥接線方式說明：
1、控制接線方式-2線
說明：SW為雙聯開關，SW與OPEN相連，電動執行器正動作，閥開，到位后內部自動斷
電，并保持在閥開的狀態。SW與CLOSE相連，電動執行器負動作，閥關，到位后內部自
動斷電，并保持在閥關的狀態。執行器的動作為回轉型(正反轉)。
2、控制接線方式-3線
說明:SW與OPEN相連時,閥開,到位后內部自動短電,保持在閥開的狀態;SW與CLOSE相連
時,閥關,到位后內部自動斷電,保持在閥關的狀態.執行器動作為回轉型(正反轉動作)。
3、控制接線方式-5線（外部斷電）
說明:SW為雙聯開關,當SW與OPEN相連時,閥開,到位后綠線給出開到位信號OLS,控制器
在檢測到OLS后,將SW連向STOP,閥門停止動作,保持在開到位的狀態;當SW與CLOSE相連
時,閥關,到位后紅線給出關到位信號CLS,控制器在檢測到CLS后,將SW連向STOP,閥門
停止動作,保持在關到位的狀態.執行器動作為回轉型(正反轉)。
4、寬電壓接線方式-AC/DC9--24V
說明:SW與OPEN相連時,執行器正動作,閥開,到位后內部自動斷電,并保持在閥開的狀態;
SW與CLOSE相連時,執行器負動作,閥關,到位后內部自動斷電,并保持在閥關的狀態.執行
器動作為回轉型(正反轉).
5、快開快閉接線說明
說明:1、當SW閉合時,執行器正動作,閥開,到位后內部自動斷電,保持在閥開的狀態;
當SW斷開時,執行器負動作,閥關,到位后內部自動斷電,保持在閥關的狀態.執行器動
作為回轉型(正反轉).2、POWER為執行器外接工作電源,電壓范圍為DC9～24V.其內部
采用法拉電容作為備用電源,安全可靠,充電時間快,可工作于開關頻率比的場合。

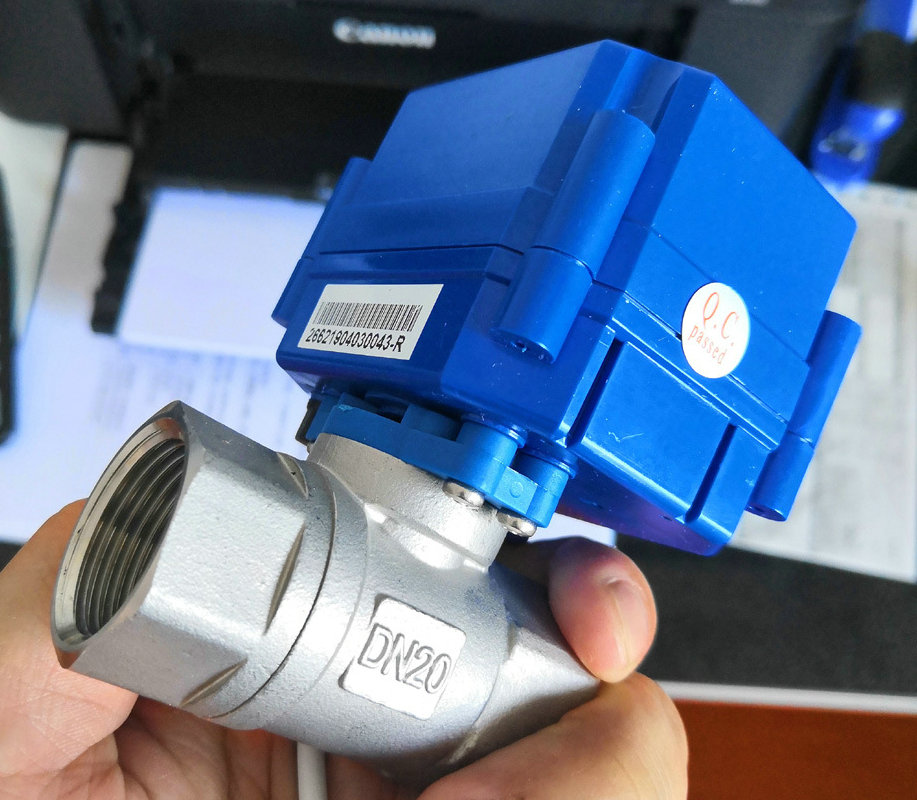

微型電動球閥實物圖片：
微型電動球閥控制方式選型表：
| 2線 | 3線 | 5線(外部斷電) | AC220V5線 | 快開 | 斷電復位 | 寬電壓 | 開關指示 | 手動 |
20 | DC3-5V | DC3-5V | DC3-5V | × | × | × | AC/DC9-24V | × | × |
20K | DC3-5V | DC3-5V | DC3-5V | × | √ | √ | AC/DC9-24V | √ | × |
20S | DC3-5V | DC3-5V | DC3-5V | × | DC3-6V | √ | AC/DC9-24V | √ | √ |
50 | DC3-5V | DC3-5V | DC3-5V | √ | × | √ | AC/DC9-24V | √ | √ |
DC12V | DC12V | DC12V | × |
DC24V | DC24V | DC24V | × |
微型電動球閥產品相主要技術參數:
型號 | 額定電壓 | 工作電流 | 輸出 | 適配閥門口 徑 | 開關 時間 | 控制 模式 | 防護 | 工作 壓力 | 介質 溫度 |
QDV-15N | DC3-6V ADC9-24V AC220V ADC85-265V | Max80ma | Max-2NM | DN8-DN32 | 3-5s | CR01 CR02 CR03 CR04 CR05 | IP65 | 1.0-2.0MPa | 0-90度 |
QDV-15Q | Max80ma | Max-1.5NM | DN8-DN25 |
口方式 | 口徑 | Фd | L1 | L2 | L3 | F | H1 | H2 | H3 | b | Q1 | Q2 |
d | d |
雙 內 螺 紋 | DN8 | 8 | 11 | 11 | 47 | 21 | 12 | 18 | 50 | 52 | 68 | 62 |
DN10 | 8 | 11 | 11 | 47 | 21 | 12 | 18 | 50 | 52 | 68 | 62 |
DN15 | 15 | 11 | 11 | 53.5 | 27 | 16 | 22 | 50 | 52 | 68 | 62 |
DN20 | 15 | 10 | 10 | 62 | 30 | 16 | 22 | 50 | 52 | 68 | 62 |
DN25 | 20 | 16 | 18 | 73 | 38 | 22 | 25 | 50 | 52 | 68 | 62 |
一內 一外 | DN20 | 15 | 18 | 10 | 65 | 30 | 16.5 | 21.5 | 50 | 52 | 68 | 62 |
DN25 | 20 | 14 | 15 | 91 | 38 | 20 | 25 | 50 | 52 | 68 | 62 |
DN32 | 20 | 16 | 16 | 79 | 46 | 23 | 28 | 50 | 52 | 68 | 68 |
全通徑 | DN15 | -- |
DN20 |
DN25
DN32 |
DN40 |
DN50 |
重量 | 雙內螺紋 | 一內一外 | 全通徑 | 備注： 閥體材質為的黃銅閥重量 |
DN8 | DN10 | DN15 | DN20 | DN25 | DN20 | DN25 | DN32 | DN20 | DN25 |
0.258 | 0.220 | 0.342 | 0.330 | 0.333 | 0.333 | 0.502 | 0.752 | 0.446 | 0.627 |
注明： Q1：表示閥門帶轉接板連接 Q2：表示閥體和執行器之間無轉接板連接 (單位：mm 重量：kg)
