德標球閥,德標法蘭球閥適用介質 石油化工，水，氣 壓力范圍 1.6-40（Mpa） 適用溫度 100-250（℃） 主體材料 不銹鋼，碳鋼 工作介質：適用于水、煤氣、油品、氨等腐蝕性等介質 全通徑流量 對焊端按ANSI16。

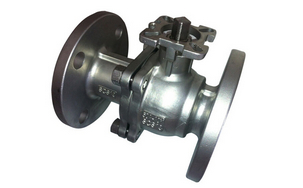

德標球閥實物圖
Q41F德標球閥用于截斷或接通管路中的介質，選用不同的材質，可分別適用于水、蒸汽、油品、液化氣、天然氣、煤氣、硝酸、醋酸、氧化性介質、尿素等多種介質。德標球閥具有小的轉動力矩就能關閉嚴密。完全平等的閥體內腔為介質提供了阻力小、直通的流道。德標球閥的主要特點是本身結構緊湊，易于操作和維修，適用于水、溶劑、酸和天然氣等一般工作介質，而且還適用于工作條件惡劣的介質，如氧氣過氧化氫、甲烷和乙烯等。
產品標準
設計標準Design: DIN 3357 EN 12516-1
壁厚標準Wall Thickness: ASME B16.34 EN 12516-1
防火標準Fire Safe: API 307 ISO 10497
結構長度Face to Face: DIN 3202
法蘭標準End Flange: DIN EN 1092-1
檢測標準/Inspection & Testing: DIN 3230 EN 12266
產品特點
閥桿帶有防靜電設置 Ante-Static Devices For Ball-Stem-Body
閥桿帶有防脫出裝置設計 Blow-out Proof stem
鋼球球槽上有泄壓孔設計 Pressure Balance Hole in Ball Slot
采用Iso 5211 支架安裝執行器平臺設計
Built in ISO 5211 Bracket Mount For Easy Automation
主要材料表
|
名稱 |
材質 |
|
ANSI/JIS/DIN |
ANSI/JIS/DIN |
ANSI/JIS/DIN |
|
閥體 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
A216-WCB/SCPH2/1.0619 |
|
閥蓋 |
A351-CF8M/SCS14A/1.4408 |
A351-CF8/SCS13A/1.4308 |
A216-WCB/SCPH2/1.0619 |
|
球 |
SUS316 |
SUS304 |
|
六角螺母 |
A194-8 |
|
彈性墊片 |
SUS304 |
|
密封圈 |
PTFE/VITON |
|
閥座 |
PTFE/RPTFE/PPL |
|
閥桿 |
SUS316 |
SUS304 |
|
O型圈 |
FKM(VITON) |
|
止推墊 |
PTFE/RPTFE |
|
填料 |
PTFE/GRAFOIL |
|
蝶簧 |
SUS304 |
|
閥桿螺母 |
A194-8 |
|
填料壓蓋 |
SUS304 |
|
手柄 |
SUS201 |
|
定位桿 |
SUS304 |
|
內六角圓柱頭螺釘 |
SUS304 |
|
六角螺母 |
A194-8 |
|
雙頭螺栓 |
A193-B8 |
德標球閥,德標法蘭球閥參數尺寸圖:
