軌道球閥,GQ47H軌道式球閥適用于石油化工、液化石油氣儲存、煉油廠、天然氣、壓縮機系統、油氣輸送管線、輕工、紡織等行業。（GQ47H、GQ347H、GQ647H、GQ947H）
軌道球閥,GQ47H軌道式球閥執行標準
結構長度：JB/T7745 GB/T12221
連接法蘭：GB/T9113 JB/79 HG20592
對焊端：GB/T12224
檢驗和試驗：JB/T9092
軌道球閥,GQ47H軌道式球閥產品特點
1、啟閉無摩擦。這一功能解決了閥門因密封面之間相互摩擦而影響密封的問題
2、上裝式結構。對裝在管道上的閥門可直接在線檢查與維修。能有效減少裝置停車，降低生產成本
3、單閥座設計。消除了閥門中腔介質因異常升壓而影響使用安全的問題
4、低扭矩設計。特殊結構設計的閥桿，只需配一個小手輪閥門就能輕松啟閉
5、楔形密封結構。閥門是靠閥桿提供的機械力，將球楔壓到閥座上而密封。使閥門的密封性能不受管線壓差變化的影響，在各種工況下密封性能都有可靠
6、密封面的自清結構。當球體傾離閥座時，管線中的流體會沿球體密封面成360°均勻通過。不僅消除了高速流體對閥座局部的沖刷，也沖走了密封面上的聚積物，達到自清潔的目的。

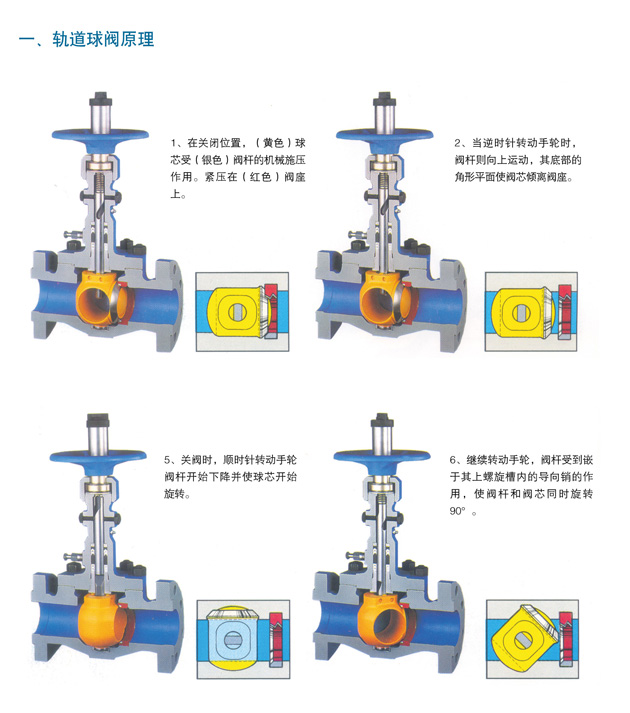

軌道球閥,GQ47H軌道式球閥原理圖
技術規范
|
設計依據 |
GB |
API |
|
結構長度 |
JB/T 7745
GB/T 12221 |
ANSI B16.10 |
|
連接法蘭 |
GB/T 9113
JB/79
HG20592 |
ANSI B16.5 |
|
對焊端 |
GB/T 12224 |
MSS SP44
ANSI B16.25 |
|
試驗和檢驗 |
JB/T 9092 |
API 598 |
性能規范
|
壓力等級 |
試驗壓力 |
適用環境 |
|
殼體試驗 |
密封試驗 |
|
1.6 |
2.4 |
1.76 |
易燃、易爆、易揮發、易聚合及劇毒場合 |
|
2.5 |
3.75 |
2.75 |
|
4.0 |
6.0 |
4.4 |
|
6.4 |
9.6 |
7.04 |
|
class 150 |
2.94 |
2.2 |
|
class 300 |
7.5 |
5.5 |
|
class 600 |
15.0 |
11.0 |
|
適用溫度 |
-196℃~≤550℃ |
|
適用介質 |
水、油、天然氣用各種軟性介質與懸浮液 |
|
驅動方式 |
手動、氣動、電動 |
性能參數
|
型號 |
GQ47H-16C |
GQ47H-25C |
|
工作壓力（MPa） |
1.6 |
2.5 |
|
工作溫度（℃） |
-190～550 |
|
適用介質 |
水、蒸汽、油品 |
|
材料 |
閥體、閥蓋 |
WCB |
|
閥桿 |
2Cr13 |
|
球體 |
WCB＋HCr/STL |
|
閥座 |
25 |
|
填料 |
柔性石墨 |

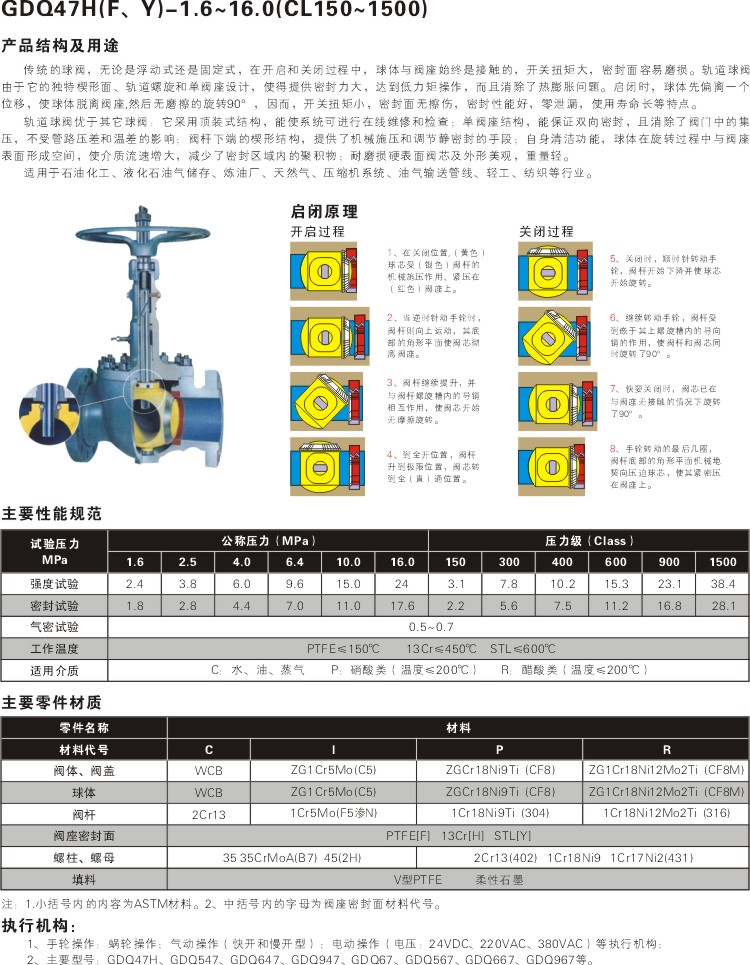

軌道球閥,GQ47H軌道式球閥參數尺寸圖:
