三片式氣動球閥,氣動不銹鋼三片式球閥適用于壓力≤1.6mpa-6.4mpa；≤180℃的，的各種管路上，用于截?cái)嗷蚪油ü苈分械慕橘|(zhì)。選用不同的材質,可分別適用于水、蒸汽、油品、硝酸、醋酸等多種介質。
三片式氣動球閥,氣動不銹鋼三片式球閥技術參數：
氣缸選配：
氣缸形式： 雙作用 單作用（彈簧復位式）
環境溫度： -20℃-+80℃
氣源壓力： 雙作用4～8bar、單作用5～8bar
附件選項 （可選）
回訊器：也叫限位開關，遠程反饋開關信號 （普通型、防爆型可選）
電磁閥：雙作用選二位五通、單作用選二位三通（普通、防爆；多種電壓可選）
三聯件：可對氣源起穩壓、過濾作用
手輪機構：在氣源故障情況下，轉動手輪機構，可實現手動開、關閥
電-氣定位器：輸入4～20mA信號,實現閥門調節功能（普通、防爆可選）
（注：電氣定位器只有在閥門要需求調節功能才選配）
備注: 氣缸參數請另參考所選配的氣動執行器資料.
產品特點：
氣動三片式球閥及對焊連接球閥分為整體式（一片式）、兩段式及三段式。閥體鑄造，結構合理、造型美觀。閥座采用彈性密封結構，密封可靠，啟閉輕松。閥桿采用有倒密封的下裝式結構，閥腔異常升壓時，閥桿不會被沖出。二片式、三片式球閥連接形式另有對焊（BW）承插焊（SW）,并均可帶國際標準ISO支架平臺和鎖定裝置。可設置90°開關定位機構，根據需要加鎖以防止誤操作，驅動方式:手動、電動、氣動氣動三塊式內螺紋、焊接、卡箍、接管焊接球閥（閥座F、N、P）壓力PN16-64。

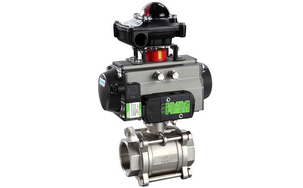

三片式氣動球閥實物圖片
技術參數
|
公稱通徑DN(mm) |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|---|
|
公稱壓力(MPa) |
PN1.6、2.5、4.0、6.4 MPa |
|
閥體形式 |
三片是精鑄閥體 |
|
連接形式 |
螺紋式、焊接式 |
|
閥芯形式 |
"O"型球形閥芯 |
|
密封填料 |
PTFE、柔性石墨 |
|
流量特性 |
近似快開型 |
|
動作范圍 |
0～90° |
|
泄露量Q |
按GB/T4213-92，小于額定KV0.01% (軟密封：零泄漏) |
|
基本誤差 |
帶定位器：小于全行程的±2% |
|
死區 |
帶定位器：小于全行程的2% |
|
可調范圍 |
250：1 |
|
配置執行機構 |
GT、AT、AR、AW系列單雙作用氣動執行器 |
|
控制方式 |
開關兩位控制、4-20mA模擬量控制 |
執行器參數
|
執行器型號 |
單雙作用氣動執行器 |
|---|
|
供氣壓力 |
0.4～0.7MPa |
|
氣源接口 |
G1/4"、G1/8"、G3/8"、G1/2" |
|
環境溫度 |
-30～+70℃ |
|
作用形式 |
單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)
雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K)-- 失氣時閥位保持(FL) |
|
可配附件 |
定位器、電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等 |
采用系列氣動執行器，有雙作用式和單作用式（彈簧復位），齒輪齒條傳動，安全可靠；口徑閥門采用系列G型氣動執行器拔叉式傳動，結構合理，有雙作用式和單作用式。
1、齒輪式雙活塞，體積小。
2、氣缸選用鋁金材料，重量輕、外形美觀。
3、可在頂部、底部安裝手動操作機構。
4、齒條式連接可調節開啟角度、額定流量。
5、執行器可選帶電訊號反饋指示及各類附件以實現自動化操作。
6、IS05211標準連接為產品的安裝更換提供了方便。
7、兩端調的節螺釘可使標準產品在0°和90°有±4°的可調范圍。確保與閥門的同步。
零件材料
|
零件名稱 |
材料名稱 |
|---|
|
閥體 |
WCB |
304(CF8) |
316(CF8M) |
316L(CF3M) |
|
球體 |
2Cr13+氮化處理 |
304 |
316 |
316L |
|
閥桿 |
2Cr13 |
304 |
316 |
316L |
|
密封圈 |
增強聚四氟乙烯(PPL)、對位聚苯、不銹鋼密封圈 |
|
適用介質 |
水、氣體、蒸汽、油品等 |
硝酸等腐蝕性介質 |
醋酸等腐蝕介質 |
尿素等腐蝕性介質 |
三片式氣動球閥,氣動不銹鋼三片式球閥結構尺寸：
