三偏心蝶閥,三偏心金屬密封蝶閥的工作原理
典型的三偏心金屬密封蝶閥，除閥桿和閥板有兩個偏心外，閥板和閥座的密封面呈斜圓臺形（這是所謂三偏心的第三個偏心）。閥門關閉時閥板由于偏心的緣故往前推，閥板和閥座在關閉過程中不產生摩擦，閥板直接壓在閥座上，這樣閥門的使用壽命；另外，由于這種閥門的密封圈（不論裝在閥座上或閥板上）具有一定的彈性，而且彈性圈內的凸臺與彈性圈之間有少量的間隙可使彈性圈稍有位移；在閥門關閉時，受關閉力的作用，彈性體密封圈能自動移至受力最均勻的位置；再加上彈性圈的少量變形，使閥座處的密封圈均勻受力，達到密封狀態。被廣泛用于介質溫度≤425℃的冶金 、電力、石油化工、以及給排水和市政建設等工業管道上，作調節流量和載斷流體使用。
要耐高溫、使用硬密封、但泄漏量大；要零泄漏、使用軟密封、卻不耐高溫。又對蝶閥進行了第三次偏心。而所謂第三次偏心，就是密封副的形狀不是正錐，而是斜錐。
三偏心蝶閥產品采用標準
結構形式 |
三偏心 |
設計依據 |
GB |
API |
驅動方式 |
手動、蝸輪蝸桿傳動、手動、電動 |
設計標準 |
GB/T 12238 |
API609、MSS.SP-68 |
結構長度 |
GB/T12221 |
ASMEB16.10、API609、MSS.SP-6８ |
連接法蘭 |
JB/T79 JB/T82、GN/T9115 |
ASME B16.5、ASME B16.47 |
試驗和檢驗 |
JB/T 9092 |
API 1598 |
注：閥門連接法蘭及對焊端尺寸可根據用戶要求設計制造
主要零件材料
序號
NO. |
材質 |
材質 |
序號
NO. |
零件名稱 |
材質 |
1 |
閥體 |
WCB、CF8、CF8M、
CF8C、CF3、CF3M |
6 |
填料 |
柔性石墨 |
2 |
閥桿 |
1Cr13、2Cr13、1Cr18Ni9Ti、0Cr18Ni12Mo2Ti |
7 |
填料壓蓋 |
WCB、CF8、CF8M |
3 |
蝶板組合件 |
WC+f4、WCB+不銹鋼復合件
WCB+F6、CF8、CF8M |
8 |
支架 |
WCB、CF8、CF8M、CF3、CF3M |
4 |
軸套 |
Cu、PTFE+不銹鋼 |
9 |
蝸輪蝸桿裝置 |
|
5 |
填料墊 |
2Cr13 |
|
|
|

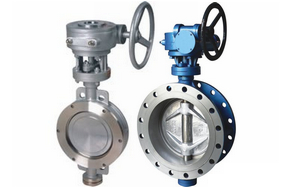

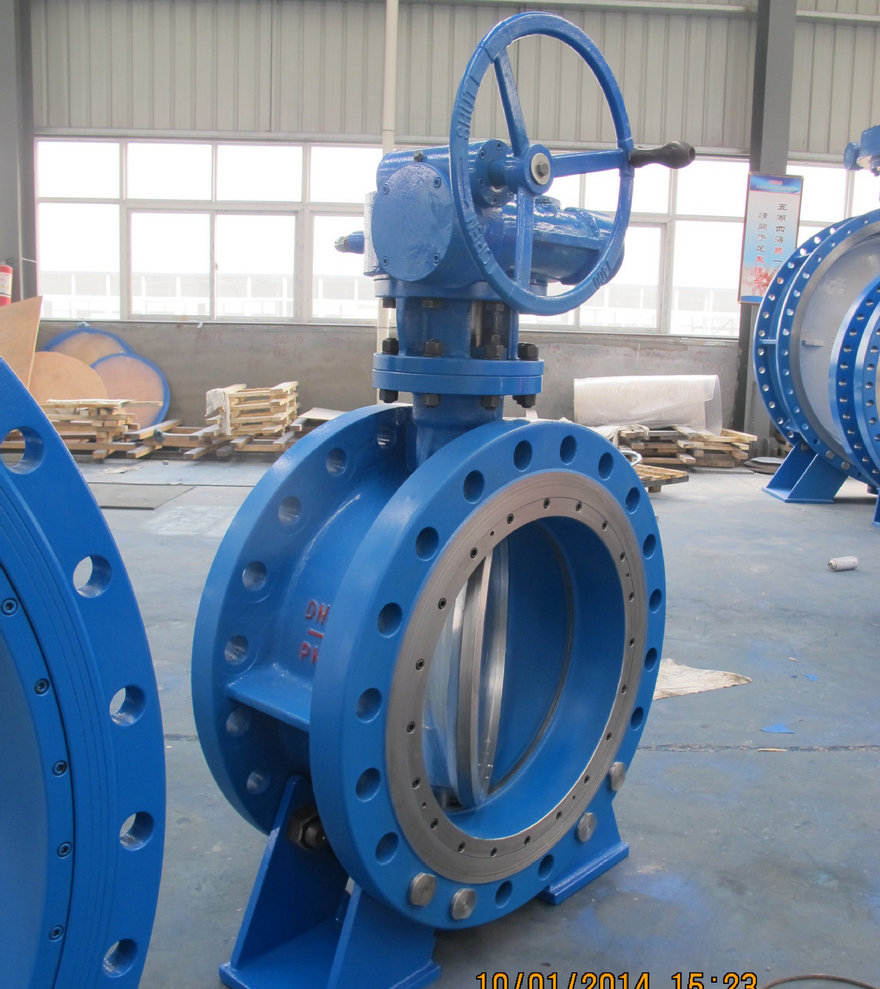

三偏心蝶閥實物圖
型號 |
D373H/Y,D343H/Y |
D373H/Y,D343H/Y |
D373H/Y,D343H/Y |
工作壓力（MPa） |
1.6 |
適用溫度（℃） |
≤425 |
≤200 |
適用介質 |
水、油或非腐蝕性介質 |
硝酸類介質 |
醋酸類介質 |
材料 |
閥體、蝶板 |
WCB |
CF8/304 |
CF3M/316L |
閥桿 |
2Cr13 |
304 |
316L |
閥體密封面 |
堆焊507 |
－ |
－ |
蝶板密封面 |
304+柔性石墨 |
304+PTFE |
304+PTFE |
填料 |
柔性石墨 |
PTFE |
PTFE |

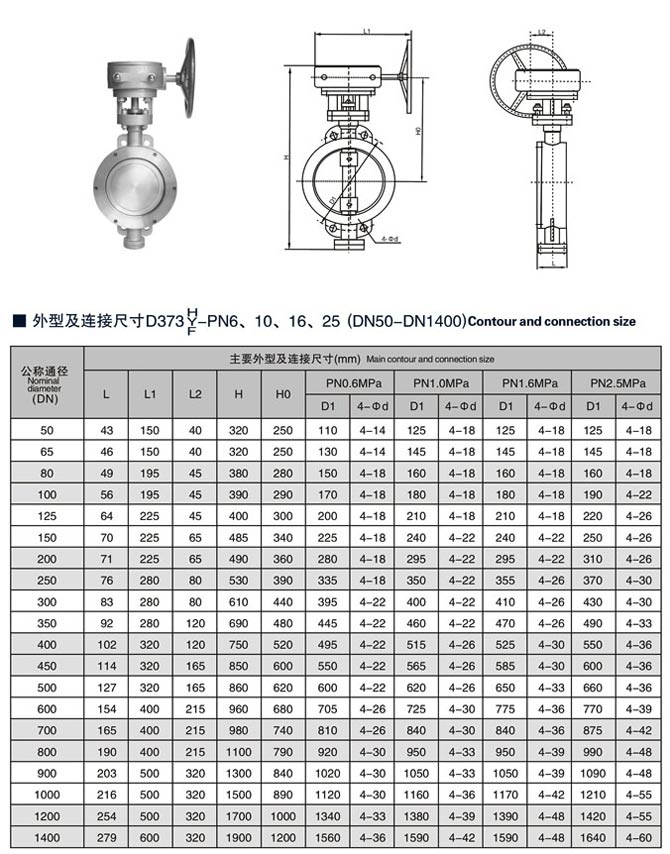

三偏心蝶閥,三偏心金屬密封蝶閥相關尺寸圖:
