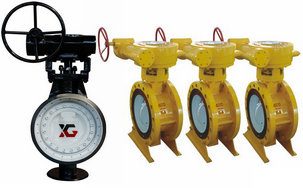

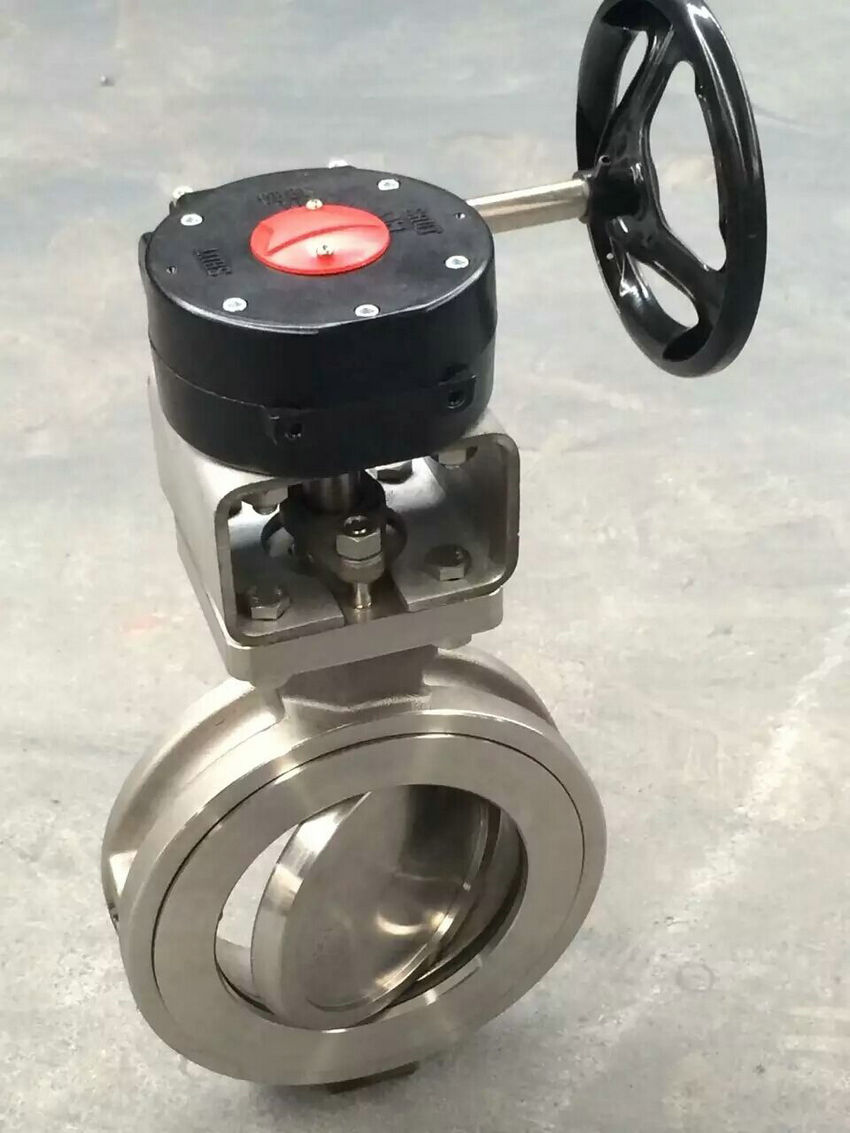

雙向蝶閥,雙向壓蝶閥,雙向壓金屬硬密封蝶閥。采用了“斜置橢圓蝶板徑向動平衡密封系統”可靠地實現了蝶閥密封零泄漏，并被國內外廣大用戶選用，深受歡迎。
雙向蝶閥結構特點
該蝶閥在蝶板啟閉過程中，實現了蝶板密封圈和閥座密封面之間的無摩擦、卡擠，密封面上的壓力角大于摩擦角，采用了“徑向動平衡密封系”設計，是蝶板開啟阻力小。啟閉過程中蝶板密封面沿360°圓周各點可以瞬間快速完成，逐點接觸和逐點脫離，快速準確實現關閉接觸自動相吻合的密封動作。全金屬硬密封蝶閥由于密封面采用整體金屬密封，經過機械加工行程橢圓形截面密封環，它與閥座金屬密封面組成密封副。這種密封結構，在高壓下不產生塑性變形，在高溫或低溫下，不存在沖壓應力、焊接應力、彈性退火或咬壞脆裂現象，解決了傳統蝶閥密封面結構不合理引起泄露、密封性能可靠性。
雙向蝶閥適用范圍
本閥門適用于高、中、低，高溫、低溫的管道中作閉路密封裝置、節流裝置和調節裝置。廣泛用于石油、化工、冶金、礦山、電力、能源、交通、農田、水力、建筑等行業。特別適用密封性較為嚴格的工況，例如煤氣管道上，也適用于水、蒸汽、油品、空氣、電力、塵氣、酸類等腐蝕性介質。

連接形式	對夾連接	對焊連接	法蘭連接	凸耳連接
公稱通徑(mm)	DN50~1400
公稱壓力(MPa)	150LB-2500LB
閥門材料	WCB、A105、304、316、CF8等
適用介質	水、水蒸氣、空氣、油、電力等腐蝕性介質
適用溫度(℃)	-196~850
設計制造	GB/T 12238、API 609、 JB/T 8527
結構長度	GB/T 12221、ASME16.10
連接法蘭	JB/T 74、GB/T 9113、ASME B16.5、ASME B16.47
壓力試驗	GB/T 13927、API 598、JB/T 9092
傳動方式	手動、蝸輪蝸桿、氣動、電動

采用標準

設計標準	GB/T12238-1989；JB/T8527-1997
法蘭連接尺寸	GB/T9113.1-2000；GB/T9113.2-2000 GB/T9115.1-2000；GB/T9115.2-2000
結構長度	GB/T12221-1989
壓力試驗	GB/T13927-1992；JB/T9092-1999

主要技術參數

公稱通徑	DN（mm）	50～1200
公稱壓力	PN（MPa）	0.6	1.0	1.6	2.5	4.0
試驗壓力	強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	空氣、水、蒸氣、煤氣、油品以及酸、堿、鹽帶有弱腐蝕性介質等
驅動方式	蝸桿蝸輪傳動、氣傳動、電傳動
適用溫度	碳鋼:-29℃～425℃ 不銹鋼-40℃～600℃

主要零件材料

零件名稱	材料
閥體	鑄鐵、不銹鋼、鉻鉬鋼、合金鋼
蝶板	鑄鋼、合金鋼、不銹鋼、鉻鉬鋼
密封圈	不銹鋼與耐高溫石棉板組合成多層次
閥桿	2Cr13、1Cr13不銹鋼、鉻鉬鋼
軸承	奧氏體不銹鋼、304氮化
填料	柔性石墨

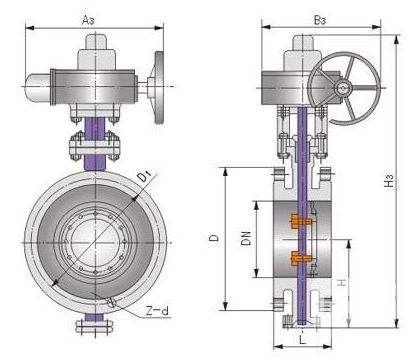

主要外形連接尺寸

公稱通徑		結構長度		外形尺寸				連接尺寸(標準值)
		L		H	D343H			PN0.6MPa			PN1.0MPa			PN1.6MPa
毫米	英寸	法蘭	對夾		H1	A1	B1	D	D1	Z-d	D	D1	Z-d	D	D1	Z-d
50	2	108	43	112	350	180	200	140	110	4-14	165	125	4-18	165	125	4-18
65	21/2	112	46	115	370	180	200	160	130	4-14	185	145	4-18	185	145	4-18
80	3	114	64	120	380	180	200	190	150	4-18	200	160	8-18	200	160	8-18
100	4	127	64	138	420	180	200	210	170	4-18	220	180	8-18	220	180	8-18
125	5	140	70	164	460	180	200	240	200	8-18	250	210	8-18	250	210	8-18
150	6	140	76	175	555	270	280	265	225	8-18	285	240	8-22	285	240	8-22
200	8	152	89	208	605	270	280	320	280	8-18	340	295	8-22	340	295	12-22
250	10	165	114	243	680	270	280	375	335	12-18	395	350	12-22	405	355	12-26
300	12	178	114	283	800	380	420	400	395	12-22	445	400	12-22	460	410	12-26
350	14	190	127	310	835	380	420	490	445	12-22	505	460	16-22	520	470	16-26
400	16	216	140	340	915	450	470	540	495	16-22	565	515	16-26	580	525	16-30
450	18	222	152	380	960	480	490	595	550	16-22	615	565	20-26	640	585	20-30
500	20	229	152	410	1020	480	490	645	600	20-22	670	620	20-26	715	650	20-33
600	24	267	154	470	1225	480	490	755	705	20-26	780	725	20-30	840	770	20-36
700	28	292	165	550	1355	640	660	860	810	24-26	895	840	24-30	910	840	24-36
800	32	318	190	640	1470	640	660	975	920	24-30	1015	950	24-33	1025	950	24-39
900	36	330	203	710	1545	750	860	1075	1020	24-30	1115	1050	28-33	1125	1050	28-39
1000	40	410	216	770	1795	850	900	1175	1120	28-30	1230	1160	28-36	1255	1170	28-42
1200	48	470	254	890	1965	850	900	1405	1340	32-33	1455	1380	32-39	1485	1390	32-48
