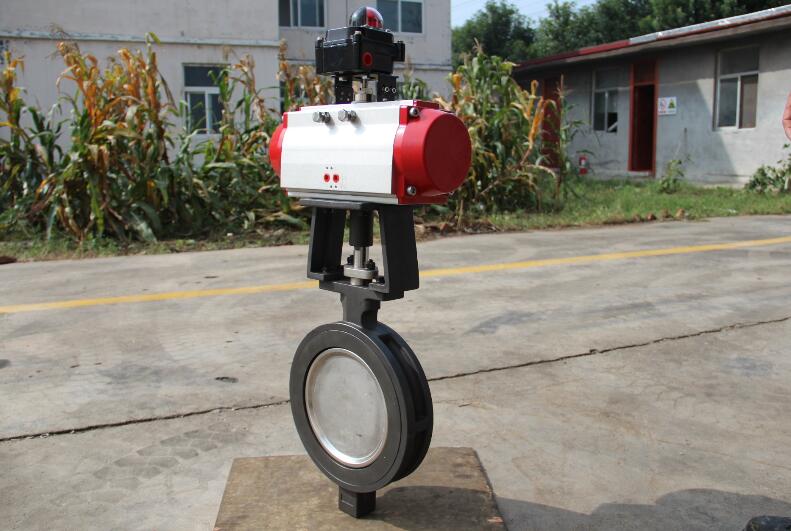

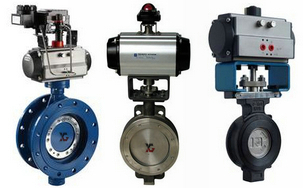

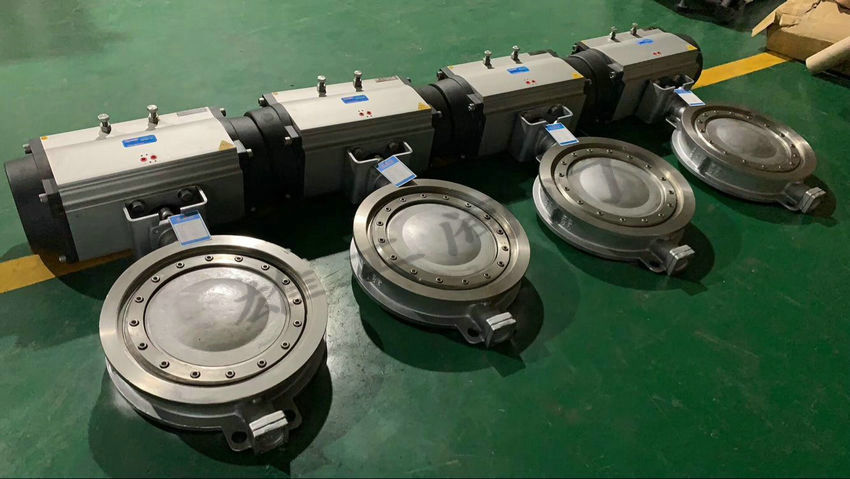

氣動硬密封蝶閥,雙偏心雙向壓金屬密封蝶閥該閥結構合理.密封嚴密可靠、流阻小、壓差低、驅動靈活省力。符合GB12238-89《法蘭和對夾連接蝶閥》和JBIT8527-1997《金屬密封蝶閥》標準.并參照美國ANSIIAWWAC504標準。雙偏心，即軸向偏心，閥軸中心線不在閥板密封面上;
徑向偏心:闊軸中心線不在閥門通道的中心線上.閥板采用雙平板析架式多流道結構，各流道水流能夠互相制衡，避免閥板出現顫抖現象。確保閥門的穩固性。幾何結構.當打開閥門時.只要閥軸稍微旋轉.閥板即全部脫離閥座.減少了摩擦力，使開啟力矩呈現狀態，密封嚴實可靠。經久耐用.廣泛的應用于水利工程、自來水、電力循環水、石油、化工等工業管道上作截斷介質流動。

產品特點：
1、硬密封蝶閥采用三偏心密封結構，閥座與蝶板幾乎無磨損，密封功能。
2、密封圈選用不銹鋼制作，具有金屬硬密封和彈性密封的雙重，無論在低溫和高溫的情況下，均可密封性能，具有耐腐蝕,使用壽命長等特點。
3、蝶板密封面采用D507mo，STL密封面耐磨損，使用壽命長。
4、大規格蝶板采用絎架結構，強度好，過流面積大，流阻小。

 氣動硬密封蝶閥,雙偏心雙向壓金屬密封蝶閥特點
    1、蝶閥為雙向承壓，雙向金屬密封，結構形式可任意調整密封比壓，采用偏心S形錐形閥座密封面，使密
封面不易損壞，提高閥門的使用壽命。
    2、操作扭矩較小，轉90度啟閉，輕使迅速。
    3、流阻小，好的水力特性，流量特性近似傾斜直線.節能好，雙向密封對水流無方向要求。
    4、密封可靠。
    5、閥板采用符合流體力學性能的雙平板析架式多流道設計。

制造標準

標準所屬國家	制造標準	法蘭標準	結構長度標準	檢驗標準
中國	JB/T8527-97	GB9113-2000	GB12221-89	GB/T13927-92
美國	ANSI16.34	ANSI 16.5a MSS-SP-44	API609 MSS-SP-67	API598-92
日本	JIS B2064	JIS B2212~2216	JIS B2002	JIS B2003

 基本參數

公稱通徑	DN	50~2000
公稱壓力	PN	0.6	1.0	1.6	2.5	4.0
試驗壓力	殼體強度試驗	0.9	1.5	2.4	3.75	6.0
	密封試驗	0.66	1.1	1.76	2.75	4.4
	氣密封試驗	0.6	0.6	0.6	0.6	0.6
適用介質	水、蒸氣、油品、酸類腐蝕性介質等及粉塵顆粒物
適用溫度	碳鋼≤425℃ 不銹鋼≤600℃ 耐溫鋼≤850℃
驅動形式	手柄、蝸輪、電動、氣動

 氣動硬密封蝶閥,雙偏心雙向壓金屬密封蝶閥相關尺寸圖:
