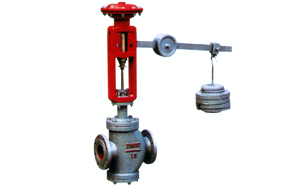

直接作用壓力調節閥,ZMHN重錘式壓力調節閥是一種最老式的笨重的自力式閥結構。它利用閥前后壓力差作為信號源，并通過可設定的重錘重力進行調節控制，不需要外加能源，可應用于穩壓要求不高的場合。
直接作用壓力調節閥,ZMHN重錘式壓力調節閥工作原理
（1）作閥后壓力調節閥時的工作原理：
閥后式直接作用壓力調節的調節信號，由閥后管道內取得，它隨著作用在膜室上被調壓力的增加，在克服了重錘所產生的力后，閥芯向下移動，逐漸與閥座閉合，使流通截面減小，直到閥后壓力等于給定值為止；反之，隨著作用在膜室上被調壓力的減小，閥芯向上運動，流通截面增加，直到被調壓力等于給定值為止。
（2）作閥前壓力調節閥時的工作原理：
閥前式直接作用壓力調節閥的調節信號，由閥前管道內取得，它隨著作用在膜室上被調壓力的增加，在克服了重錘所產生的力后，閥芯向下移動，逐漸離開閥座，使流通截面增加，直到閥前壓力下降到給定值為止；反之，當膜室上壓力減小時，重錘所產生的力使閥芯上升，逐漸與閥座閉合，使流通截面減小，直到閥前壓力升到給定值為止。
直接作用壓力調節閥,ZMHN重錘式壓力調節閥主要技術參數
| 主要技術參數與性能指標 |
|
公稱通徑 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
額定流量系數（Kv) |
12 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
|
流量特性 |
快開 |
|
公稱壓力PN(MPa) |
1.6，40 |
|
行程L(mm) |
4 |
7 |
10 |
13 |
19 |
28 |
|
作用方式 |
閥前式，閥后式 |
|
適用溫度（℃） |
-20~220℃ |
|
泄漏量 |
10-3×閥的額定容量 |
|
設定值偏差 |
±12% |
直接作用壓力調節閥,ZMHN重錘式壓力調節閥性能參數
|
被調壓力調節范圍 |
|
壓力調節范圍（100KPA) |
薄膜裝置類型 |
膜盒外徑φ（mm) |
重錘重量（KG) |
|
0.15-0.65 |
4 |
375 |
12 |
|
0.65-0.85 |
17 |
|
0.85-1.0 |
21 |
|
1.0-2.0 |
2 |
225 |
8 |
|
2.0-2.5 |
11 |
|
2.5-3.5 |
18 |
|
3.5-5.0 |
30 |
|
5.0-8.0 |
2 |
185 |
17 |
|
8.0-9.5 |
21 |
|
9.5-13 |
30 |

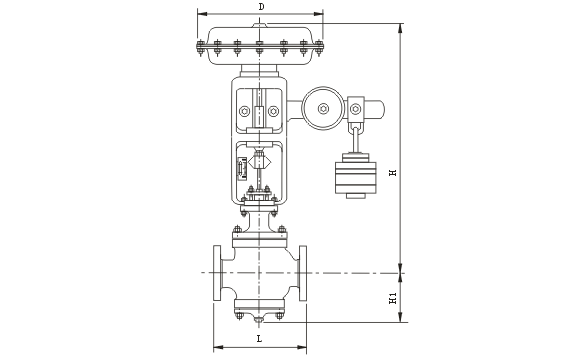

直接作用壓力調節閥,ZMHN重錘式壓力調節閥外形尺寸
| 外形尺寸 |
|
公稱通徑 |
φA |
H |
H1 |
H2 |
L |
|
25 |
185 |
727 |
117 |
297 |
185 |
|
32 |
733 |
120 |
303 |
200 |
|
40 |
772 |
139 |
342 |
220 |
|
50 |
225 |
782 |
144 |
352 |
250 |
|
65 |
877 |
188 |
447 |
275 |
|
80 |
375 |
907 |
208 |
477 |
300 |
|
100 |
931 |
220 |
501 |
350 |
|
125 |
1034 |
270 |
604 |
3410 |
|
150 |
1059 |
280 |
629 |
450 |
|
200 |
1134 |
300 |
704 |
550 |
直接作用壓力調節閥,ZMHN重錘式壓力調節閥訂貨須知
訂貨時請用戶提供以下資料：
調節閥名稱
公稱壓力Mpa
公稱通徑
額定流量系數（Kv）
固有流量特性
介質名稱
工作溫度及范圍
整機作用方式
壓力設定點及調節范圍
閥體、閥內件及填料材質
所配附件
其它特殊要求
