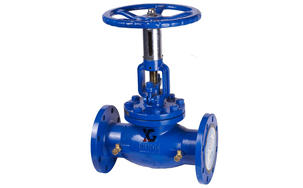

手動調節閥,手動流量調節閥由閥體、閥座、閥瓣、閥桿、閥蓋等零件組成。它安裝在油、水等管路上,通過轉動圓筒形閥瓣來改變閥瓣與閥座所形成的窗口面積的大小,從而實現調節流量的目的。手動調節閥手輪下面一點有閥門開度指示,根據閥門開度指示知道閥門的開量大小。適合介質溫度：170℃≤425℃。
手動調節閥是一種特殊的閥門,具有良好的流量特性，能夠合理分配流量，實現流量定量，可以有效的解決供熱(空調)系統中存在的室溫冷熱不均問題。由于該閥上設有開始度指示，開度鎖定裝置及用于流量測定的測壓小閥，所以只要在各支路及用戶入口裝上適當規格的平衡閥，并用專用智能儀表進行一次性調試后鎖定，將系統的總水量控制在合理范圍內，從而客服了”大流量 小溫差“的不合理現象。該產品是供熱系統中產品，歡迎選購。
手動流量調節閥性能參數
|
型號 |
PN |
工作壓力/MPa |
適用溫度/℃ |
適用介質 |
傳動方式 |
|
T40H-10 |
10 |
1.0 |
-29~350 |
水、蒸汽 |
手動、齒輪傳動、電動 |
|
T40H-16 |
16 |
1.6 |
|
T40H-25 |
25 |
2.5 |

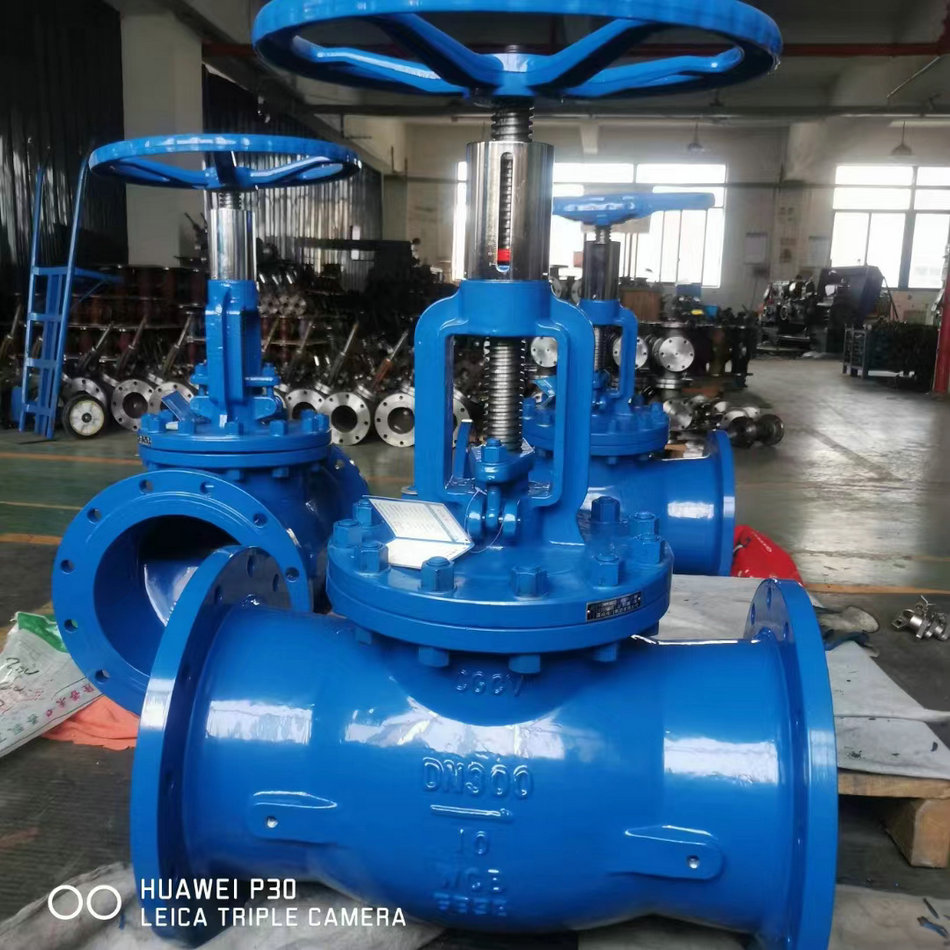

手動調節閥
零部件材料
|
型號 |
材料 |
|
閥體、閥蓋、填料壓蓋、手輪 |
閥桿、閥瓣密封圈 |
指示盤、閥桿螺母、螺母套 |
|
T40H-10 |
灰鑄鐵、（鑄鋼） |
不銹鋼 |
黃銅 |
|
T40H-16 |
|
T40H-25 |
手動流量調節閥主要外形尺寸
|
DN |
L |
H |
H1 |
D0 |
|
15 |
130 |
150 |
160 |
80 |
|
20 |
150 |
160 |
170 |
180 |
|
25 |
160 |
182 |
197 |
80 |
|
32 |
180 |
192 |
207 |
90 |
|
40 |
200 |
250 |
270 |
100 |
|
50 |
230 |
264 |
284 |
120 |
|
65 |
290 |
380 |
410 |
200 |
|
80 |
310 |
413 |
448 |
200 |
|
100 |
350 |
446 |
506 |
240 |
|
125 |
400 |
540 |
595 |
240 |
|
150 |
480 |
623 |
688 |
360 |
|
200 |
495 |
687 |
762 |
400 |
|
250 |
622 |
782 |
867 |
500 |
|
300 |
698 |
914 |
1009 |
500 |
|
350 |
787 |
968 |
1073 |
680 |
|
400 |
914 |
1037 |
1152 |
680 |
|
500 |
978 |
1440 |
1440 |
— |
|
600 |
1295 |
1790 |
1790 |
— |
手動調節閥,手動流量調節閥參數尺寸圖:
