德標波紋管截止閥產品介紹：

DIN波紋管截止閥適用于公稱壓力PN1.6～6.4MPa，工作溫度-29～350℃的廣泛用于流體、高溫導熱油、液氨等介質。德標波紋管截止閥其關鍵部件金屬波紋管,下端與閥桿組件采用自動滾焊焊接,上端與連接板自動滾焊接，在流體介質和大氣之間形成一個金屬屏障,確保閥桿零泄漏；開關無摩擦,密封不易磨損,啟閉力矩小。這種截止閥采用的波紋管密封設計，從而完全消除了閥桿填料密封泄漏的問題，滿足最嚴格的泄漏要求。波紋管截止閥的零泄漏特性改善了設備的安全性，節約大量能源，減少了維修費用，可工業應用提供了清潔安全的工作環境。

德標波紋管截止閥結構特點
1、產品結構合理、密封可靠,雙重堅固耐用的波紋管密封設計（波紋管+填料）,閥桿的零泄漏。沒有流體損失,降低能源損失,提高工廠設備安全。并符合密封標準。
2、密封面堆焊Co基硬質合金、耐磨、耐腐、抗摩擦性能好、使用壽命長
3、閥桿調質及表面氮化處理，有良好的抗腐和抗摩擦性能；閥桿升降位置指示，更直觀
4、雙層波紋管、維修方便波紋管密封閥桿、雙重密封 位置指示、無升降手輪
 德標波紋管截止閥執行標準：

設計標準 DIN3356
結構長度 DIN3202
連接法蘭 DIN2543-2545
試驗和檢驗 DIN3230

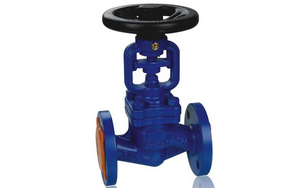

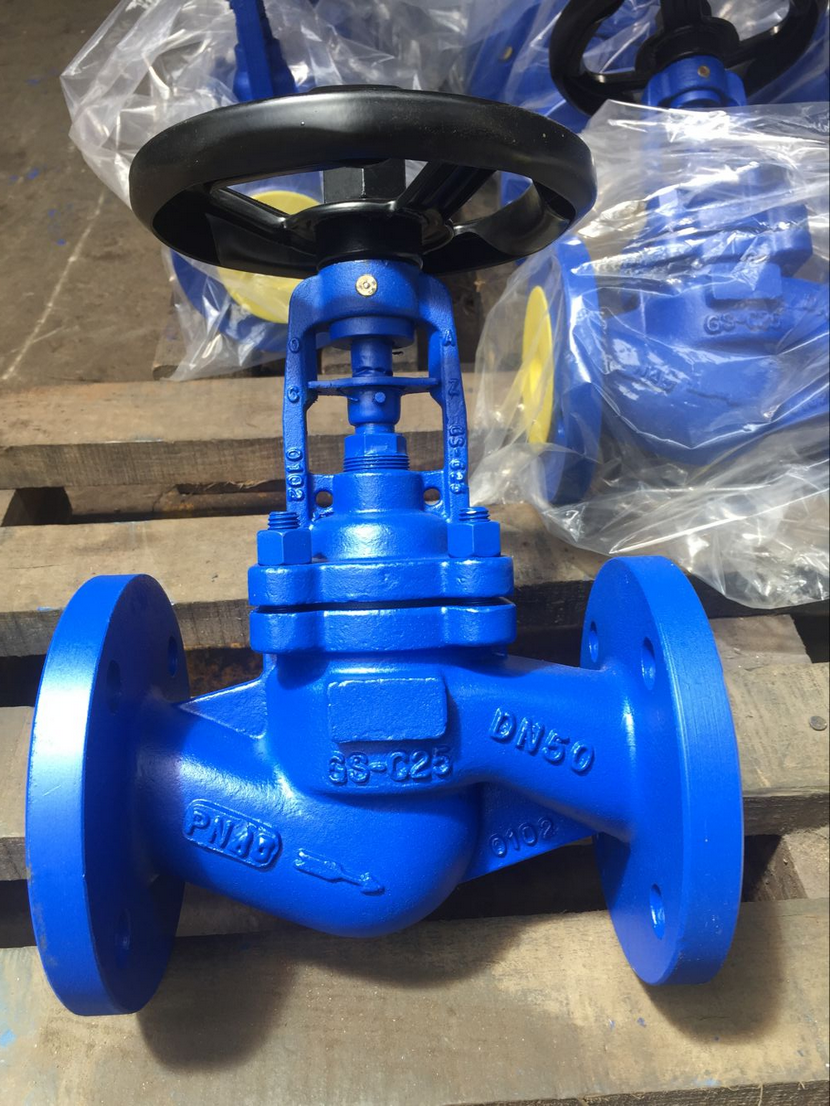

德標波紋管截止閥實物圖片：

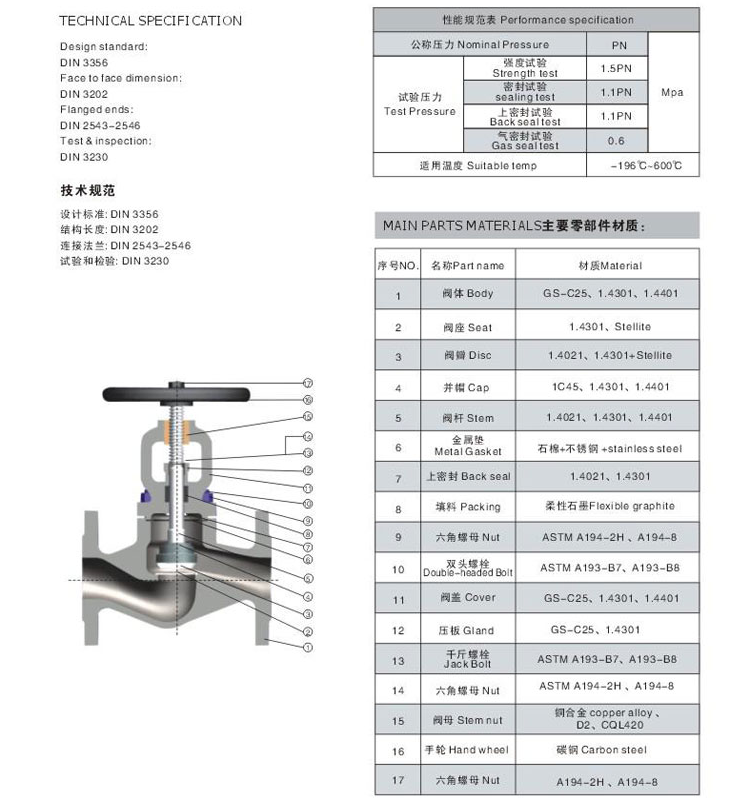

德標波紋管截止閥制造標準

執行標準
制造標準：DIN3356	結構長度：DIN3202
法蘭標準：DIN2543-2545	對焊口標準：DIN3239
試驗標準：DIN3230

德標波紋管截止閥實物圖片壓力試驗

壓力檢驗（表）
公稱壓力	1.6Mpa	2.5Mpa	4.0Mpa
密封試驗	1.8MPa	2.8MPa	4.4MPa
殼體強度	2.4MPa	3.6MPa	6.0MPa
適用溫度	425℃

德標波紋管截止閥實物圖片產品特點

波紋管截止閥特點
雙層波紋管	維修方便
波紋管密封閥桿	雙重密封
位置指示	無升降手輪

德標波紋管截止閥實物圖片產品用途

用途
工業	電站
廢氣凈化廠	天然氣
真空裝置	氨
熱水	冷凍系統
加熱設備	蒸汽系統

德標波紋管截止閥實物圖片主要零件材料及性能

材料性能（表）
零件名稱	閥體	閥蓋	閥桿	閥瓣	密封面	填料
GS-C25	GS-C25	GS-C25	13Cr	2Cr13	2Cr13	柔性石墨
304	CF8	CF8	304	304	304	柔性石墨
316	CF8M	CF8M	316	316	316	柔性石墨
304L	Cf3	CF3	316	304L	304L	柔性石墨
316L	CF3M	CF3M	316	316L	316L	柔性石墨

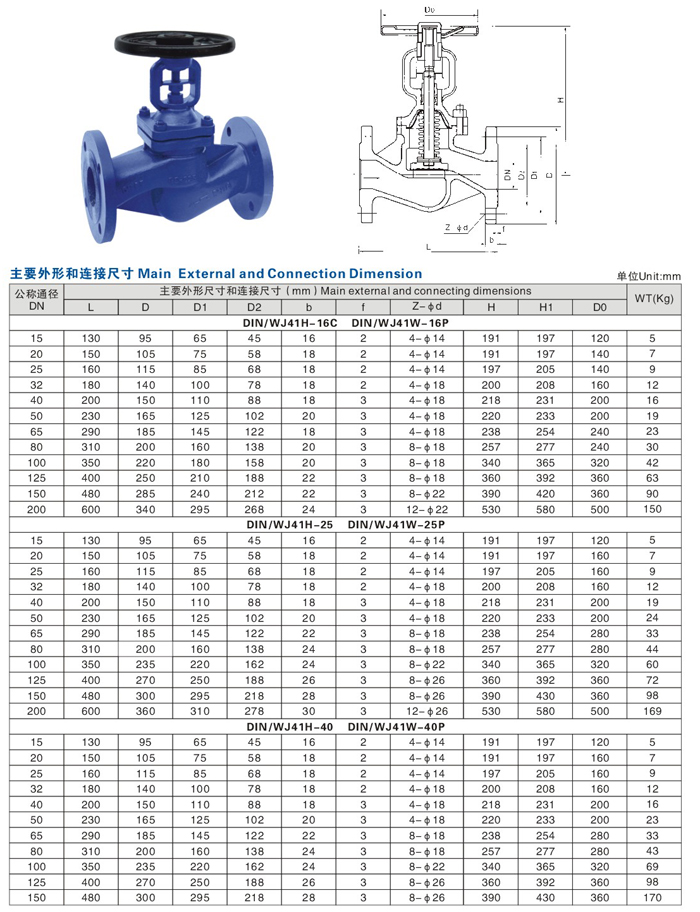

德標波紋管截止閥,DIN波紋管截止閥參數尺寸結構圖:
