美標截止閥產品介紹：
ANSI美標截止閥適用于公稱壓力150LB-2500LB,工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質。驅動方式有手動、齒輪傳動、電動、氣動等。
美標截止閥,ANSI美標截止閥結構特點：
1、產品的設計制造符合美國國家標準ANS1B16.34,美國BS1873等國外標準要求。
2、閥體外形為桶形或流線形造型美觀。流通形狀為直通式。流體阻力小。
3、關閉件（閘瓣）與閥座密封面采用錐面密封，關閉力小，耐沖刷，密封可靠。
4、閥座可為更換式閥座，可任意組合與關閉密封面材料的配對，以滿足工況的要求，延長使用壽命。
5、大口徑、高壓力截止閥根據關閉力的需要閥桿的傳動方式采用升降桿，并配有滾動軸承式采用撞擊式手輪以減輕關閉力。
6、主體材料、內件材料、填料、緊固件的材料可按用戶要求或?qū)嶋H工況條件合理組合。

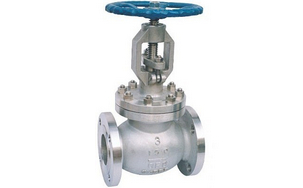

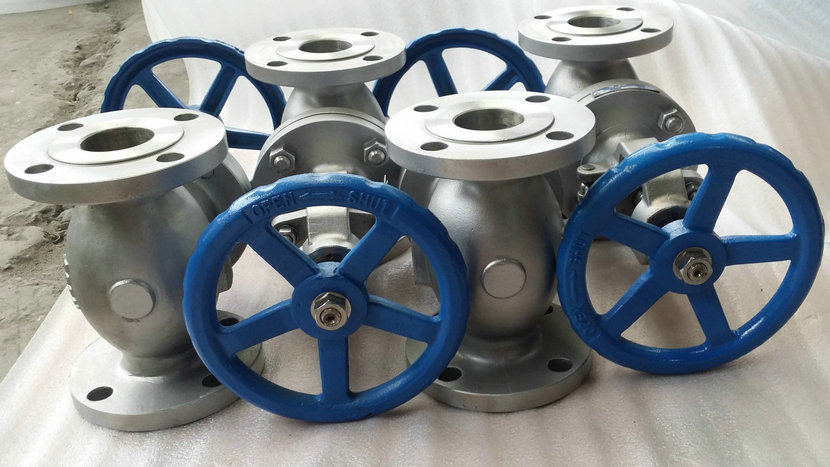

美標截止閥,ANSI美標截止閥實物圖片
美標截止閥,ANSI美標截止閥設計標準
|
設計與制造 |
結構長度 |
法蘭尺寸 |
對焊連接尺寸 |
壓力-溫度 |
試驗-檢驗 |
|
ANSI B16.34 BS1873 |
ANSI B16.10 |
ANSI B16.5 |
ANSI B16.25 |
ANSI B16.34 |
API 598 |
美標截止閥試驗壓力
|
公稱壓力PN(Lb) |
強度試驗 |
氣密封試驗 |
氣密封試驗 |
|
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
MPa |
Lbf/in2 |
|
150 |
3.0 |
430 |
2.2 |
315 |
0.4-0.7 |
60-100 |
|
300 |
7.7 |
1110 |
5.7 |
815 |
|
600 |
15.3 |
2220 |
11.3 |
1630 |
|
900 |
23.0 |
3330 |
17.0 |
2445 |
|
1500 |
38.4 |
5560 |
28.2 |
4080 |
|
2500 |
64.0 |
9255 |
47.0 |
6790 |
美標截止閥主要零部件
|
體、蓋 |
閥桿 |
密封面 |
墊片（環） |
填料 |
工作溫度 |
適用介質 |
|
WCB |
2Cr13 |
13Cr
STL
木體材料
尼龍 |
增強柔性石墨
13Cr/柔性石墨
1Cr13/Flexible
SFB-2
08軟鋼
F304
F316
F304L
F316L |
柔性石墨
增強柔性石墨
SFB/260
SFP/260
PTFE |
≤425 |
水
蒸汽
油品 |
|
WC1 |
38CrMoAl 25Cr2MoV |
≤425 |
|
WC6 |
≤540 |
|
WC9 |
≤570 |
|
C5 C12 |
≤540 |
|
CF8 |
F304 |
≤200 |
硝酸
醋酸
尿素 |
|
CF8M |
F316 |
|
CF3 |
F304L |
|
CF3M |
F316L |

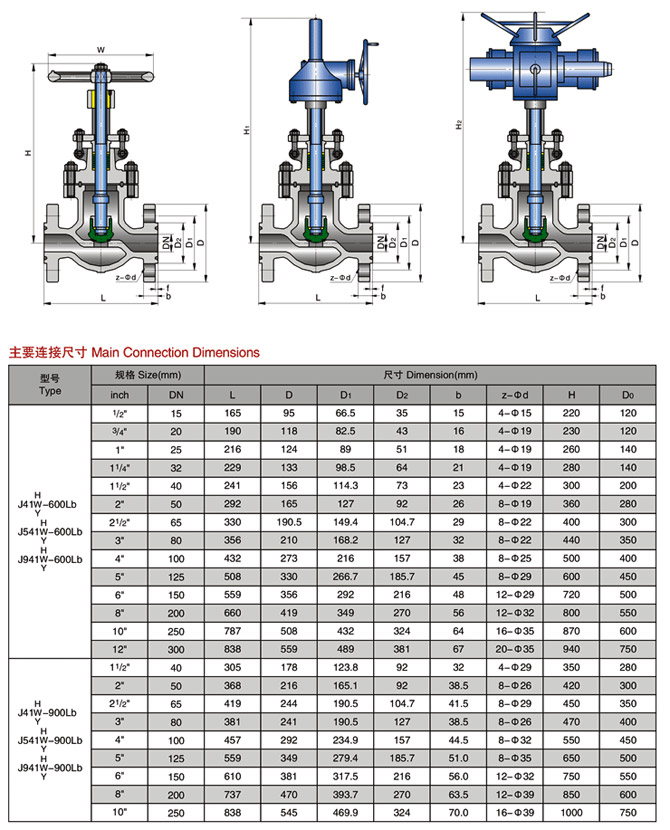

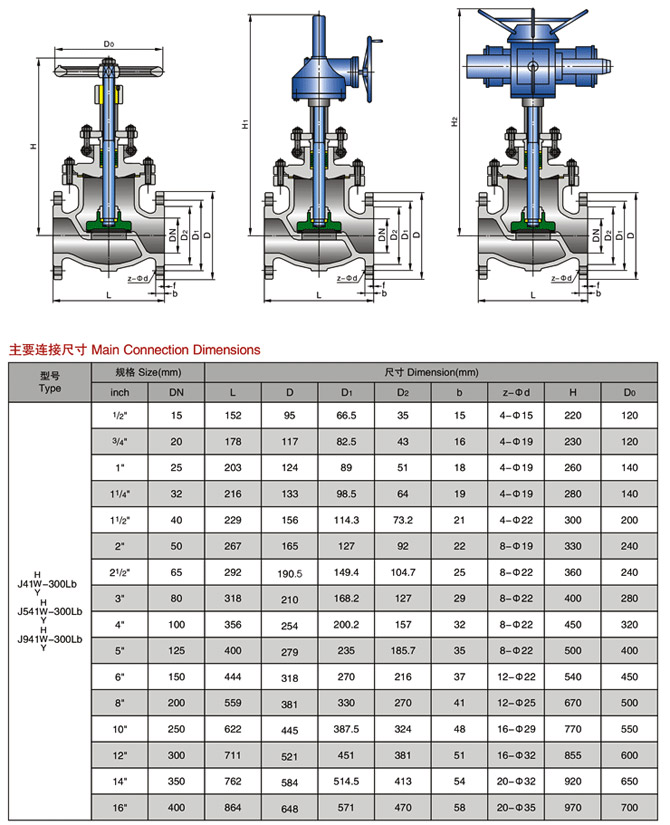

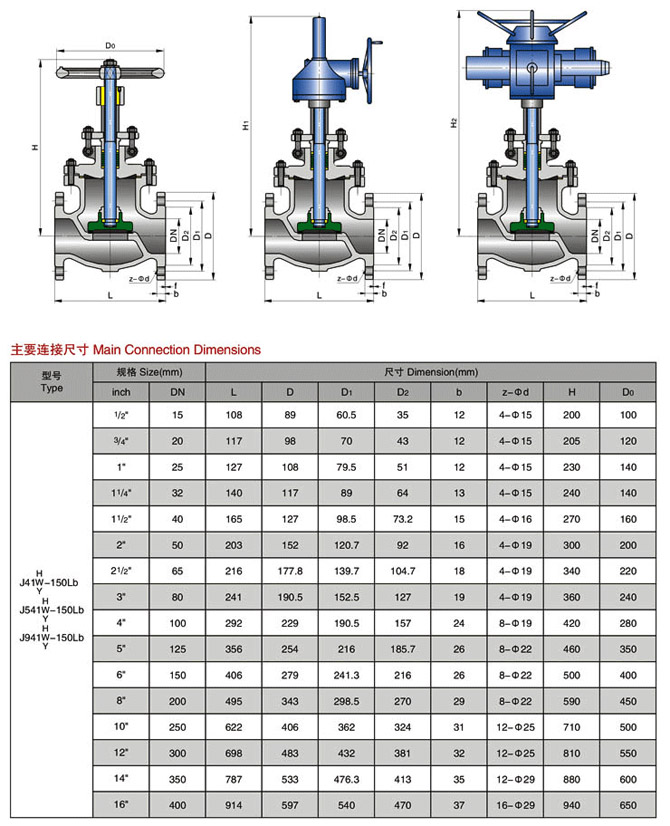

美標截止閥,ANSI美標截止閥參數尺寸結構圖:
