液動池底排泥閥,H724X液動池底排泥閥概述

由液壓缸和閥體組成。用換向閥改變流體進入液壓缸的上腔或下腔推動活塞運動，并帶動閥板升降，使閥開啟或關閉達到流體通斷。液動池底排泥閥,用于自來水公司或其他公司的各類水池池底，排除池內泥沙及污水。該閥由閥體，液壓缸、活塞、閥桿、閥瓣組成，液壓缸是驅動裝置。液體作為動力，活塞、閥桿作為開關。開啟只需一分鐘可打開閥板，此閥必須配用手動換方閥或電磁可遠距離控制排泥閥開關。該閥密封件性強、開關靈活、檢修方便、使用壽命長等特點。
注：驅動液可選用氣或清水。液壓缸工作介質用于清水，壓力取之于自來水自身壓力，無需另加設備。用電磁換向閥與液壓缸配套便于實現自控，遠控或集中控制。

液動池底排泥閥,H724液動池底排泥閥性能特點：
1、液壓缸工作介質用于清水，壓力取之于自來水自身壓力，無需另加設備。
2、用電磁換向閥與液壓缸配套便于實現自控，遠控或集中控制。

液動池底排泥閥,H724液動池底排泥閥主要技術參數：
工作壓力：1.0-1.6Mpa
介質：水
液壓缸工作壓力：0.3-1.0Mpa
液壓缸工作液：氣、水、油

液動池底排泥閥,H724液動池底排泥閥主要部件材料：
閥體：HT200
液壓缸：HT200、304不銹鋼
缸蓋：HT200
閘板：HT200
閥桿：不銹鋼
密封皮碗：耐磨NBR

液動池底排泥閥,H724X液動池底排泥閥結構原理

H742X液動池底排泥閥由閥體，液壓缸，活塞，閥桿，閥瓣組成。液壓缸是液體工具，液體作為動力，活塞，閥桿作為開關。開啟只需要一分鐘可以打開閥板，此閥必須配用手動換向閥或電磁閥可遠距離控制排泥閥開關。該閥密封件性能強，開關靈活，檢修方便，使用壽命長等特點。

液動池底排泥閥,H724X液動池底排泥閥標準規范

設計與制造標準：GB12235-89
法蘭連接標準：GB/T17241.6-98
試驗和檢驗標準：GB13927-92
閥門材料標準：GB12226-89

液動池底排泥閥,H724X液動池底排泥閥技術參數

閥體部分	型號		H742X-10	H742X-16
	公稱壓力（MPa）		1.0	1.6
	試驗 壓力	密封（MPa）	1.1	1.76
		強度（MPa）	1.5	2.4
	適用介質		水
	溫度（°C）		<80
驅動部分	驅動介質		水（使用壓縮空氣，訂貨注明）
	驅動壓力（MPa）		0.3—1.0
	介質溫度（°C）		<50
控制部分 (另配)	控制器輸入電壓（V）		AC220
	電磁閥線圈電壓（V）		AC220
	電磁閥線圈功力（W）		10—15

液動池底排泥閥,H724X液動池底排泥閥零部件材料

零件名稱	閥座	閥瓣	閥桿	缸體	活塞板	活塞皮碗
材料牌號	HT200	HT200	不銹鋼	HT200	HT200	耐磨丁晴橡膠

液動池底排泥閥,H724X液動池底排泥閥主要外形尺寸

公稱通徑	D	D1	H	H1	Z-φd	進液管連接
100	215	180	450	110	8-18	1/2”
150	280	240	490	110	8-23	1/2”
200	335	295	530	110	8-23	1/2”
250	390	350	570	110	12-23	1/2”
300	440	400	610	140	12-23	3/4”
400	565	515	710	140	16-25	1”
500	670	620	810	160	20-25	1”

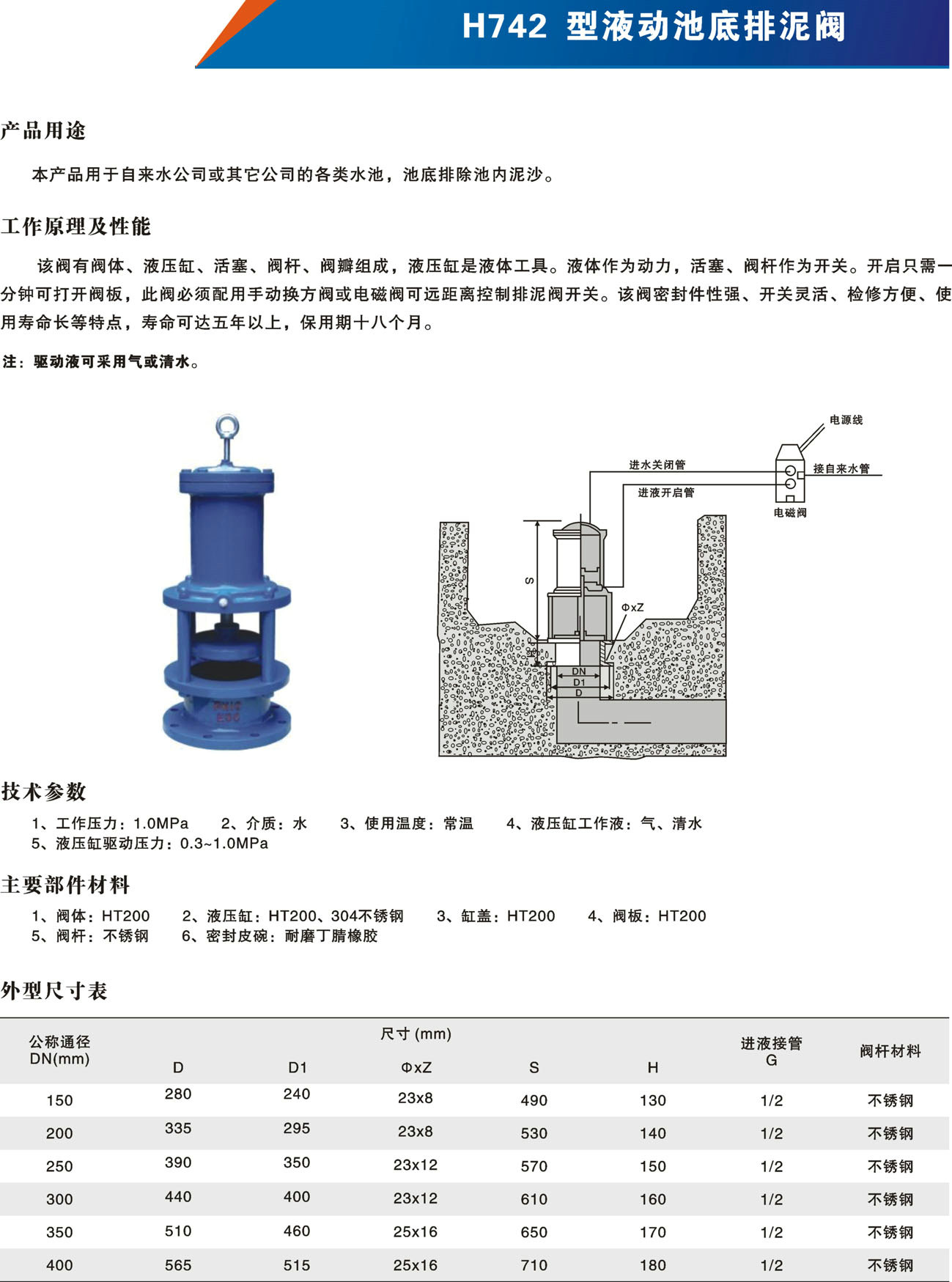

液動池底排泥閥,H724液動池底排泥閥尺寸結構圖:
