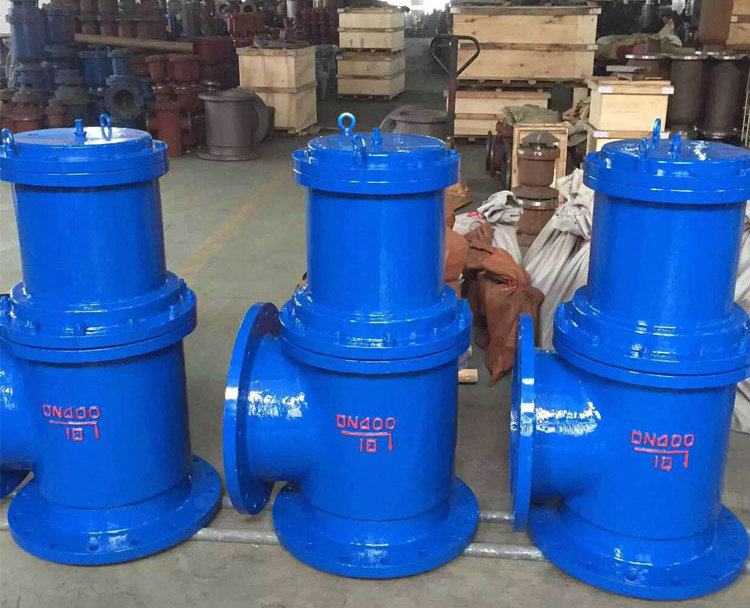

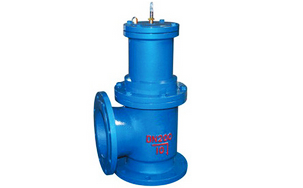

液動角式排泥閥,J744X液動角式排泥閥簡介,主要用于自來水公司各類水池,排除池底泥沙或污物。也可安裝在工作介質為水、氣、池等工業管道中作截流用,相關產品有J644X氣動快開角型、JM744、JM644X氣動、液壓快開型、H742X液動型、100S角式隔膜型。

液動角式排泥閥,J744X液動角式排泥閥工作原理及性能：

由液壓缸和角式截止閥兩大部分組成，液壓缸為動力帶動閥板升降，使閥體通道開或閉以達到流體通斷。液壓缸活塞密封件L型皮碗，其密封性能好，經久耐用。皮碗選用吸水革制作。開啟速度快，一般在15秒鐘內閥板已全開，閥板與閥體為軟密封，關閉后密封性能好，無泄漏，以便維修更換，如配以電磁換回閥指控液壓缸，則能實現遠控、自控等。若配手動裝置，可以4-12臺一排安裝同時啟動關閉，驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源。

液動角式排泥閥,J744X液動角式排泥閥主要技術參數：
      1.閥門公稱壓力：1.0Mpa
    2.閥體密封壓力：1.1Mpa
    3. 液壓缸工作壓力：0.15-0.3 Mpa 、0.3-1.0MPa
    4. 液壓缸工作介質：清水、氣、油
    5.介質溫度：常溫
    注：如有特殊要求（訂貨時注明）

液動角式排泥閥,J744X液動角式排泥閥結構特點

1、其密封性能好，經久耐用；
2、開啟速度快，一般在15秒鐘內閥板已全開；
3、閥板與閥體為軟密封，關閉后密封性能好，無泄漏；
4、配以電磁換回閥，則能實現遠控、自控等；
5、驅動壓力取于水廠本身，無需另加設備，可省人力物力，節約能源。

液動角式排泥閥,J744X液動角式排泥閥技術參數

公稱壓力：0.6MPa-1.6MPa
公稱通徑：50～400mm
適用介質：水、污水
驅動介質：清水、氣
適用溫度：0～80℃
法蘭標準：GB／T l 7241 6 GB／T 911 3
試驗標準：GB／T l 3927 APl 598

液動角式排泥閥,J744X液動角式排泥閥零部件材料

零件名稱	閥體、閥蓋	板閥	閥桿	液壓缸	密封圈
材 料	鑄鐵、球鐵、碳鋼	鑄鐵/碳鋼	不銹鋼	碳鋼、不銹鋼	丁腈橡膠

液動角式排泥閥,J744X液動角式排泥閥主要外形尺寸

公稱通徑	連接尺寸						進液接管(G)
	D	D1	L	H1	H	z-d
80	195	160	135	115	460	4-18	1/2"
100	215	180	145	125	500	8-18	1/2"
150	280	240	185	155	630	8-23	1/2"
200	335	295	225	185	750	8-23	1/2"
250	390	350	250	245	835	12-23	1/2"
300	440	400	280	240	970	12-23	1/2"
350	500	460	340	275	1110	16-23	1/2"
400	565	515	345	310	1220	16-25	1/2"

液動角式排泥閥,J744X液動角式排泥閥尺寸結構圖:
