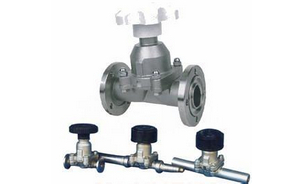

真空隔膜閥,高真空隔膜閥產品介紹：

用于接通或切斷真空(壓力) 系統管路中的介質流。應用于真空、乳制品、酒業、生物工程、食品、制藥、飲料、化妝品及化工領域。高真空隔膜閥等各種真空閥產品。

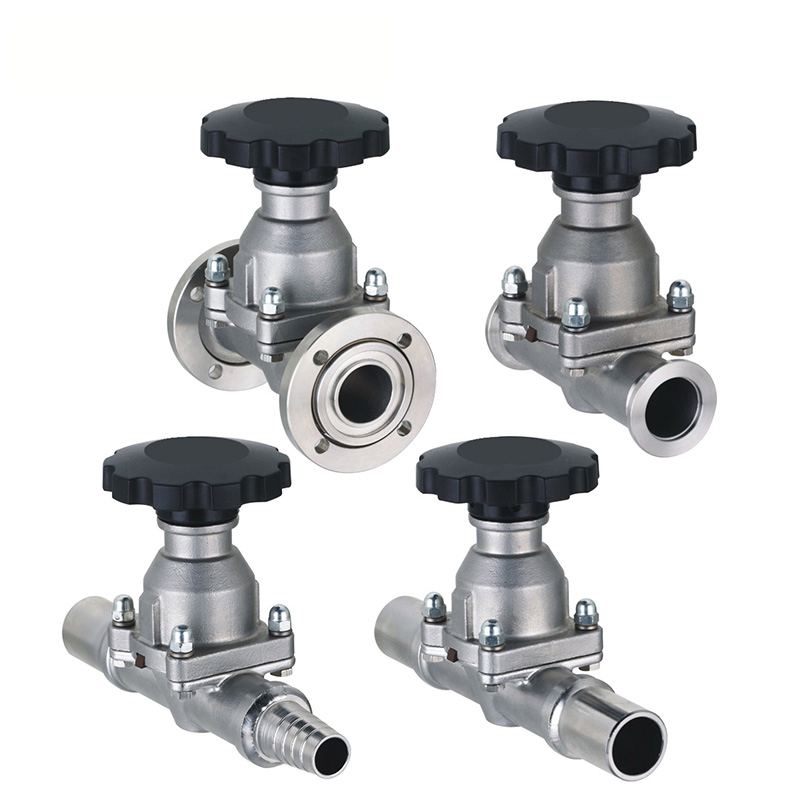

高真空隔膜閥是利用閥桿將橡膠膜直接壓在閥座上，用來截止或接通真空系統。采用連接形式有活套法蘭連接、快卸法蘭連接、焊接式連接。焊接式連接又分焊接式I型連接(即兩端焊接)，焊接式II型連接(即一端焊接，另一端插入)。

真空隔膜閥,高真空隔膜閥主要零件材料
閥體、閥板、閥桿：不銹鋼
隔膜：硅橡膠、氟橡膠。

高真空隔膜閥主要技術性能
閥門漏率：≤1.3×10-4 Pa.L/S
適用溫度：-25~+80℃(NBR)、-30~+150℃(氟橡膠)
使用壓力范圍(Pa)
活套法蘭：(GB6070、JB919)：0.6×106 ~1.3×10-4
焊接法蘭(GB6070、JB919)：1.6×106 ~1.3×10-4
快卸法蘭(GB4982)：0.1×106 ~1.3×10-4
螺紋連接：1.6×106 ~1.3×10-4
也可按用戶要求的連接標準加工

真空隔膜閥,高真空隔膜閥技術性能

適用范圍(Pa)	105～1.3x10-4
閥門漏率(Pa.L/S)	≤1.3x10-4
介質溫度（℃）	-25～+80(密封材料為丁腈橡膠) -30～+150(密封材料為氟橡膠)
安裝位置	任意

 真空隔膜閥,高真空隔膜閥活套法蘭連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	ΦW	H	L	n-ΦC	法蘭標準
GM-10	10	46	36	55	75	75	4-Φ6	JB919
GM-25	25	70	55	90	115	120	4-Φ7	GB/T6070
GM-40	40	100	80	100	132	150	4-Φ9
GM-50	50	110	90	100	157	180	4-Φ9

真空隔膜閥,高真空隔膜閥快卸法蘭(KF)連接及外形尺寸

型號	通徑(DN)	ΦD	ΦB	ΦW	H	L	法蘭標準
GM-10/KF	10	30	12.2	55	75	75	GB4892
GM-25/KF	25	40	26.2	90	115	100
GM-40/KF	40	55	41.2	100	132	150
GM-50/KF	50	75	52.2	100	157	180

真空隔膜閥,高真空隔膜閥焊接式主要外形尺寸

型號	通徑(DN)	ΦD	ΦW	H	L
GM-10-H(Ⅰ)	10	19	55	75	150
GM-25H(Ⅰ)	25	32	90	115	200
GM-40H(Ⅰ)	40	45	100	132	240
GM-50H(Ⅰ)	50	57	100	157	240
GM-10H(Ⅱ)	10	9	55	75	150
GM-25H(Ⅱ)	25	19	90	115	200

注：Ⅰ型為兩端焊接 Ⅱ型為一端焊接，另一端插入。

高真空隔膜閥外形及連接尺寸結構圖(mm)
