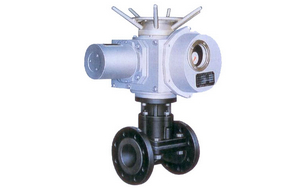

G941J電動隔膜閥產品介紹：

閥體可無襯里或襯膠、襯氟等工藝，以適用不同的介質。電動隔膜閥的啟閉是由電動裝置的連接軸驅動閥桿螺母，使閥桿作軸向運動，并以此帶動閥瓣升降，而達到閥門的開啟或關閉。當電源發生故障而中斷時，且閥門急需啟閉的緊急狀況下，應將手—電動切換手柄轉換至刻有手動標記的位置上，然后可通過旋轉手輪使閃門啟閉。當順時針方向旋轉時，閥門即可關閉；反之則開啟。當需恢復電動操作時，必須將切換手柄轉換至刻有電動標記的位置上，方可進行電動操作。

電動隔膜閥產品特點

1、隔膜可更換，維護費用低。
2、沒有填料函，因此沒有外漏。
3、流線型的流道，使得壓力損失小。
4、彈性密封的開閉件，確保沒有內漏。
5、流體通道是直的，因此流體損失更小，磨損更小。
6、閥體與蓋被中間隔膜隔開，使得隔膜上方的閥蓋，閥桿等零件不受介質侵蝕。
7、由於密封件為富有彈性的橡膠隔膜。因此還具有的密封性和.小的關閉力。
8、襯膠隔膜閥的閥體內腔表面視復有廳供選擇的多種橡膠。因此有的耐腐蝕的特點。

電動隔膜閥,電動襯膠隔膜閥性能規范

型號	公稱壓力PN(MPa)	試驗壓力Ps(MPa)		適用介質	工作溫度(℃)
		殼體試驗	密封試驗
G941-6	0.6	0.9	0.66	W.非腐蝕性流體J.腐蝕性流體Fs.強酸、堿及各種有機溶劑（溶融堿金屬及元素氟除外）	≤100 ≤85 ≤150
G941-10	0.4	0.6	0.44
G941-16	1.6	2.4	1.76

電動隔膜閥襯里材質

襯里材質（代號）	適用溫度	適用介質
硬橡膠（NR）	-10 o C～85 o C	除強氧化劑（如銷酸、鉻酸、濃硫酸及過氧化氫等有有機溶劑）外的氫氯酸、氟硅酸、蟻酸和酚酸、鹽酸、30%硫酸、50%氫氟酸、80%磷酸、堿、鹽類、鍍金屬溶液、氫氧化鈉、氫氧化鉀、中性鹽水溶液、10%次氯酸鈉、濕氯氣、氨水、大部分醇類，有機酸及醛類等。
軟橡膠（BR）	-10 o C～85 o C ]	耐磨性能。主要用于50%以下的硫酸，氫氧化鈉、氫氧化鉀、中性鹽浴溶液及氨液，水泥、粘土、煤渣灰、顆粒狀化肥及磨損性的固態流體，各種濃度稠粘液等。
丁基膠（IIR）	-10 o C～120 o C	抗腐蝕、耐磨耗。能耐大多數的有機酸、堿和氫氧化合物、無機鹽及無機酸元素氣體、醇類、醛類、醚類、酮類、酯類等。
氯丁膠	（CR）-10 o C～120 o C	動物油、植物油和無機潤滑油及pH值變化范圍的腐蝕性泥漿，抗磨性好。
鑄鐵不視裹	-40 o C～100 o C	非腐蝕性介質

電動隔膜閥隔膜材質

隔膜材質（代號）	適宜溫度	適用介質
丁基膠（B級）	-40 o C～100 o C	耐酸堿性。85%硫酸、鹽酸、氫氟酸、磷酸、荷性堿和多種酯類。
天然膠（Q級）	-50 o C～100 o C	用于凈化水、無機鹽、稀釋無機酸。

電動隔膜閥,電動襯膠隔膜閥–采用標準

設計與制造	結構長度	法蘭連接
GB12239	GB12221、JB1688	GB4216、JB78

公稱通徑 DN	公稱壓力 （MPa）	工作壓力 （MPa）	L	D	D1	n-d	f	H	型號	輸出力矩 N-m	啟閉時間 S
15	0.6	0.6	125	95	65	4-14	2	-	-	-	-
20			135	105	75	4-14	2	-	-	-	-
25			145	115	85	4-14	2	445	Z5-18/16	50	17
32			160	140	100	4-18	2	457	Z5-18/16	50	20
40			180	150	110	4-18	3	466	Z5-18/16	50	14
50			210	165	125	4-18	3	480	Z10-18/16	50	20
65			250	185	145	4-18	3	517	Z10-18/16	50	28
80			300	200	160	4-18	3	539	Z10-36/25	100	16
100			350	220	180	8-18	3	576	Z10-36/25	100	17
125			400	250	210	8-18	3	634	Z15-18/25	150	32
150		0.4	460	285	240	8-22	3	660	Z15-18/25	150	53
200			570	340	295	8-22	4	860	Z20-18/25	200	53
250			680	395	350	12-22	4	-	Z20-18/25	200	53
300			790	445	400	12-22	4	1003	Z20-18/25	300	45
350			900	505	460	16-22	4	-	ZD30-36a	300	45
400			1000	565	515	16-25	4	-	-	-	-
