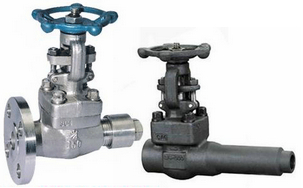

放空導淋閥產品介紹：

Z41H鍛鋼放空導淋閥連接形式：1螺紋，3一端承插焊一端內螺紋，6承插焊，4-法蘭鍛鋼放空導淋閥基本就兩個用途：一用于排放，比如低處液相排放、高處氣相放空、管線末端放空等；二用于臨時管線的接口，如系統接N2、空氣、蒸汽、工藝水之類。情況閘閥無節流要求，所以閘閥多，也有見過用截止閥的，導淋閥是用于排盡的閥門，泵進口都設有導淋閥。

放空導淋閥有二種閥蓋設計形式.第一種是螺栓式閥蓋,按這種設計形式設計的閥門,其閥體與閥蓋用螺栓螺母連接,纏繞式墊片(304夾柔性石墨)密封.客戶有特殊要求時也可采用金屬環連接.第二種設計形式是焊接式閥蓋,掃這種設計形式設計的閥門,其閥體與閥蓋用螺紋連接,全焊密封.客戶有特殊要求時也可采用透焊接連接.
鍛鋼放空導淋閥延長閥體閥門適用于閘閥、球閥和截止閥。
延長閥體閥門設計結構和特征
鍛鋼放空導淋閥閥體閥門符合API602.檢驗與測試按API598,標記按MSS-SP-25.
采用以下結構
自定心壓板壓套式
螺紋、承插或對焊接端整體延長閥體
螺栓連接、纏繞墊片密封式閥蓋和螺紋連接、全焊密封式閥蓋
整體式上密封座
承插端符合ASME B16.11
螺紋端符合（NPT）ANSI/ASME B1.20.1

連接方式：一邊承插焊，一邊內螺紋帶實心絲堵
壓力等級：150~2500LB,1.6MPa~ 42.0MPa
產品規格：3/8¨ ~ 2¨ , DN10 ~ 50mm
產品材質：A105，F5，F11，F12,F22，F304，F316,LF2,LF3等
適用溫度：≤425 ℃
適用介質：水、石油、天然氣等
設計標準：ASME/ANSI B16.34；API602；GB/12224，GB/T12228；GB/T12234
結構長度：ASME/ANSI B16.10，JB/T97-95

鍛鋼放空導淋閥連接標準：
螺紋端尺寸標準（ANSIB1.20.1（NPT）；GB/T7306-87），
承插孔尺寸標準（ASME/ANSI B16.11；JB/T1751-95），
對焊端尺寸標準（ASME/ANSI B16.25（BW）），
法蘭端尺寸標準（ASME/ANSI B16.5（RF）（RJ）；JB/T82.1~82.4-94；HG 20592-97）。
檢驗標準：API 598 ，JB/T9092-99
系列產品：鍛鋼閥門，放空導淋閥，放空排液閥，放空排凈閥，放空閥門，排液閥等.

鍛鋼放空導淋閥主要尺寸與重量（mm）

規格		壓力磅級	L	H		D3	D2	D1	T	f	N-∮	重量
英制	公制			縮徑	全徑							縮徑	全徑
1/2	15	150	108	61	61	35	60.5	89	11.5	1.6	4-16	2.56	3.37
		300	152				66.5	95	14.5	1.6	4-16	2.73	3.65
		600	165				66.5	95	14.5	6.4	4-16	3.00	4.00
3/4	20	150	117	61	78	43	70	98	13	1.6	4-16	3.37	4.37
		300	178				82.5	118	16	1.6	4-19	3.65	4.74
		600	190				82.5	118	16	6.4	4-19	4.00	5.83
1	25	150	165	78	118	51	89	118	16	1.6	4-16	4.37	8.17
		300	229				98.5	133	19.5	1.6	4-19	4.74	8.17
		600	241				98.5	133	21	6.4	4-19	5.8.17	9.47
1 1/4	32	150	140	84	118	63	98.5	127	17.5	1.6	4-16	8.94	12.04
		300	216				114.5	156	21	1.6	4-19	9.60	13.70
		600	339				114.5	156	22.5	6.4	4-19	9.47	10.10
1 1/2	40	150	165	103	118	73	98.5	127	17.5	1.6	4-16	8.94	12.04
		300	229				114.5	156	21	1.6	4-22.5	9.60	13.70
		600	241				114.5	156	22.5	6.4	4-22.5	10.10	15.61
2	50	150	203	118	132	92	120.5	152	19.5	1.6	4-19	12.64	14.3
		300	267				127	165	22.5	1.6	8-19	13.70	17.8
		600	292				127	165	25.5	6.4	8-19	15.61	24.6
