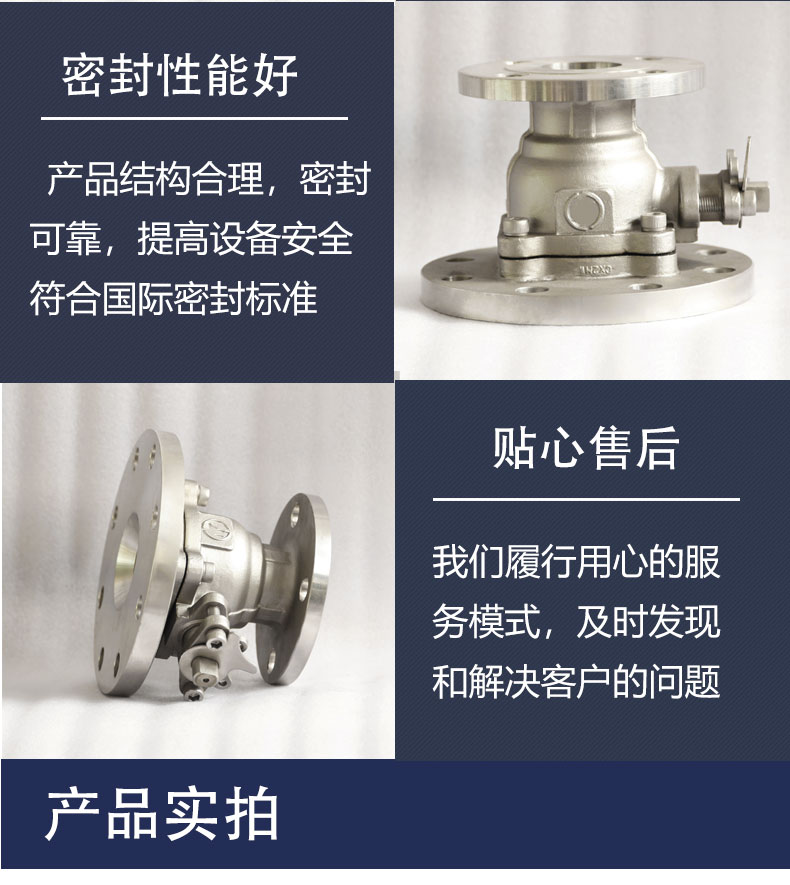

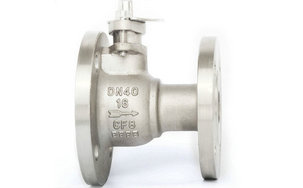

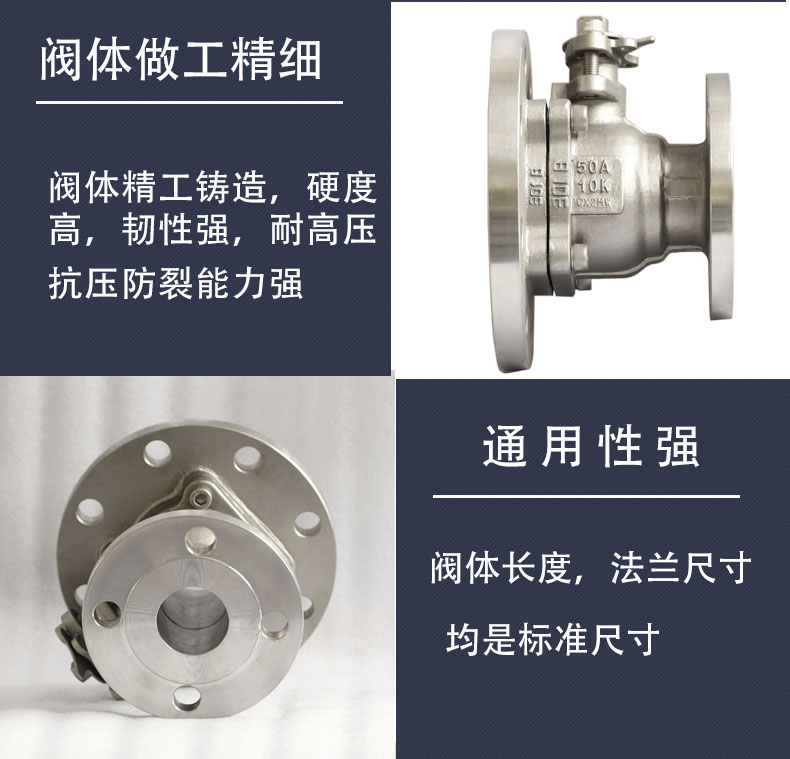

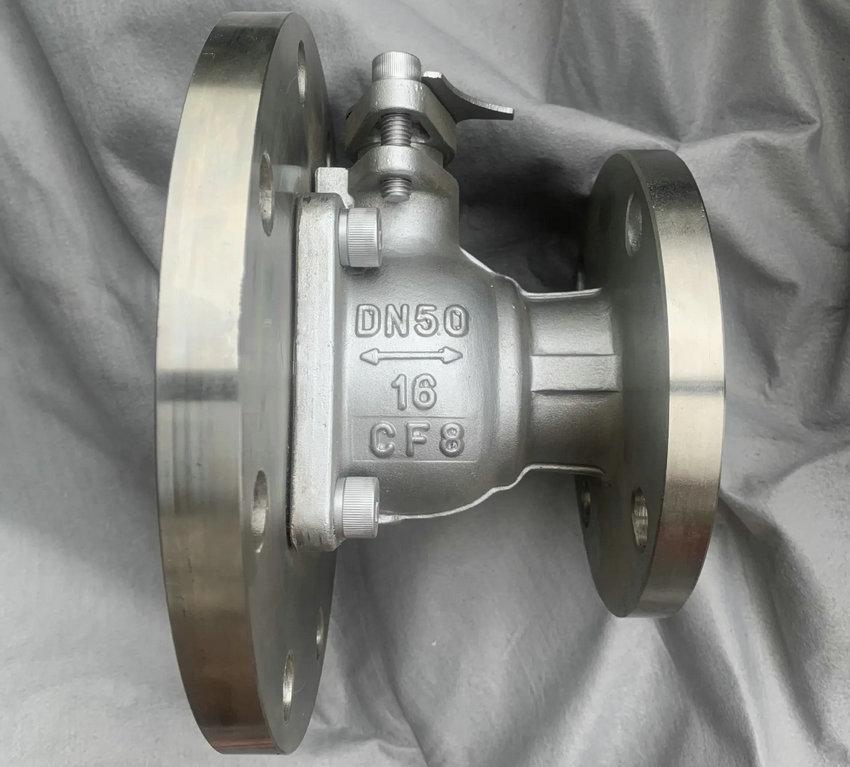

氣動放料球閥實物圖片
放料閥是一種結構的放料球閥,氣動放料球閥，閥座與端面法蘭距離近，物料滯留少，結構緊湊，密封性能好，用于化工、化工行業的反應鍋上，也可用在細軟顆粒介質輸送。采用PPL或M密封材料，具耐磨耐溫，是牙膏行業、真空制膏鍋放料的理想產品。
放料球閥制造標準
● 設計標準：GB/T 12237-1989 ● 結構長度：Q/OLF002-03
● 連接端標準：GB/T 7307、GB/T 79、ISO 2852 ● 試驗標準：JB/T 9092-1999
放料球閥工作原理

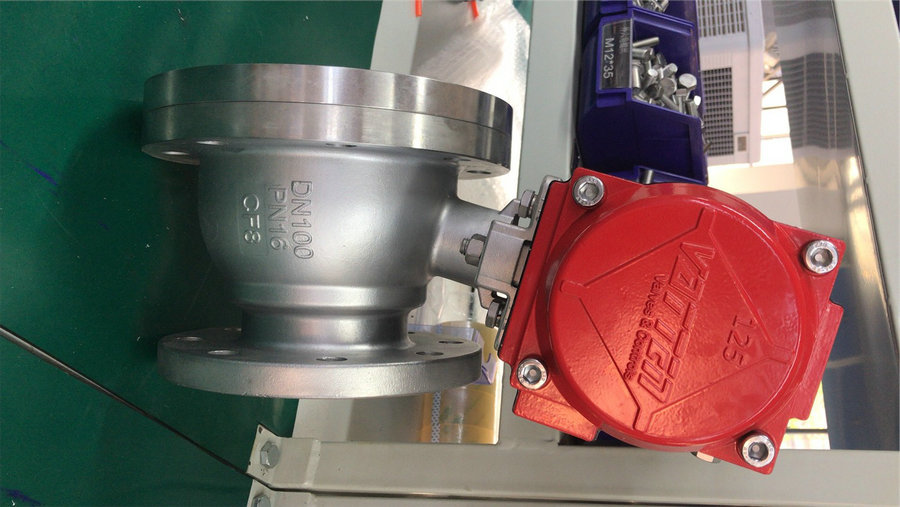

采用手柄帶動閥桿、閥桿帶動球體旋轉90°打開或關閉，可配電動執行器、氣動執行器加定位器起到自控作用。
放料球閥結構特點
（1）不銹鋼放料球閥使用介質如水、丙酮、酒精、氨、碳酸鋇、苯(WCB材質的溫度使用-29℃-425℃)。
（2）使用介質如顆粒、油品、紙漿、二氧化碳氣(不銹鋼材質可使用溫度-60℃-232℃)。
（3）嚴禁使用含氟離子液體(如HF等)也不能用強堿及磷酸(溫度小于150℃,濃度＞30%)。
（4）不銹鋼的一般工作溫度≤150℃，壓力范圍0.6-2.5MPA，超過此規定訂貨時要說明
（5）ISO 5211直裝高平臺
可選防靜電結構
可選清掃孔
可選保溫夾套
可選無滯留結構
可選傾斜式閥桿設計
● 選型依據
1、根據管道參數選擇放料球閥的：通徑規格（即DN）、接口方式；
1）按照現場管道內徑尺寸或流量要求來確定通徑（DN）尺寸；
2）接口方式：根據反應釜釜底法蘭配相應的國標法蘭、美標法蘭或者其他標準法蘭。
2、根據流體參數和溫度選擇放料球閥的材質。
1）腐蝕性流體：宜選用耐腐蝕放料球閥和全不銹鋼；食用超凈流體：宜選用食品級不銹鋼材質放料球閥；
2）高溫流體：要選擇采用耐高溫的材料和密封材料制成的放料球閥；
3）流體狀態：大至有氣態，液態或混合狀態，特別是口徑大時一定要區分開來；
4）流體粘度：通常在50cSt以下可任意選擇。
3、根據壓力參數選擇放料球閥的：原理和結構品種
1）公稱壓力：這個參數與其它通用閥門的含義是一樣的，是根據管道公稱壓力來定；
2）工作壓力：如果工作壓力低則選用普通上展式、下展式放料球閥，高則選擇平底放料球閥。
4、根據環境要求選擇輔助功能。
● 選型原則
A、安全性
1、腐蝕性介質：宜選用全不銹鋼放料球閥；
2、中性介質，也宜選用碳鋼(20#鋼)為閥殼材料的放料球閥。
3、放料球閥公稱壓力不應超過管內的工作壓力。
售后服務承諾
對于貴公司在雄工閥門訂購閥門產品，我司在售后服務方面作如下承諾：
一、我公司對產品質量實行三包，即：包質、包換、保修；
二、合同簽訂后，保證保質、保量，按時交貨；
三、本公司確保所提供閥門產品達到合同指標
四、對于需方的技術咨詢，隨時給予解答；
當接到用戶反應質量問題的信函或電話后，保證24小時內作出答復解決問題。
