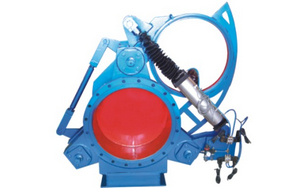

氣動盲板閥,F643X氣動盲板閥閥體中設有夾緊、松開汽缸和翻板汽缸，夾緊、松開汽缸通過杠桿副和絲桿螺旋副驅動左、右閥體完成松開、夾緊動作，翻板汽缸驅動閥板完成開關動作。橡膠密封圈鑲嵌在閥板上，具有耐溫高、密封性能好、更換方便、使用壽命長等特點。
氣動盲板閥,F643X氣動盲板閥主要性能指標：
公稱壓力MPa
| 0.25
| 0.15
| 0.10
| 0.05
|
密封試驗壓力MPa
| 0.275
| 0.165
| 0.11
| 0.055
|
強度試驗壓力MPa
| 0.40
| 0.225
| 0.15
| 0.075
|
適用溫度℃
| 丁腈橡膠
| 硅橡膠
| 氟橡膠
|
＜120
| ＜250
| ＜300
|
適用介質
| 煤氣等有毒、有害、易燃?xì)怏w
|
采用標準
| 連接法蘭尺寸符合JB/T81-94標準，檢測方法符合GB/T13927-92標準
|
主要零部件材料
| 閥體、閘板為碳鋼；連接軸、伸縮器為碳鋼或不銹鋼；密封圈為橡膠
|
氣動盲板閥,F643X氣動盲板閥主要外形及連接尺寸表
| DN
| L
| D
| D1
| H
| A
| b
| n-фd
| 質量
|
| PN0.05
| PN0.10
| PN0.15
| PN0.25
|
| 300
| 450
| 440
| 395
| 480
| 720
| 16
| 12-ф22
| 255
| 280
|
| 350
| 450
| 490
| 445
| 520
| 810
| 16
| 12-ф22
| 285
| 310
|
| 400
| 450
| 540
| 495
| 600
| 920
| 16
| 16-ф22
| 300
| 330
|
| 450
| 500
| 595
| 550
| 658
| 995
| 16
| 16-ф22
| 350
| 380
|
| 500
| 500
| 645
| 600
| 712
| 1102
| 20
| 20-ф22
| 400
| 440
|
| 600
| 600
| 755
| 705
| 920
| 1500
| 20
| 20-ф26
| 500
| 550
|
| 700
| 600
| 860
| 810
| 970
| 1600
| 20
| 24-ф26
| 580
| 630
|
| 800
| 800
| 975
| 920
| 1100
| 1850
| 35
| 24-ф30
| 1500
| 1650
|
| 900
| 800
| 1075
| 1020
| 1200
| 1980
| 35
| 24-ф30
| 1800
| 1980
|
| 1000
| 800
| 1175
| 1120
| 1320
| 200
| 35
| 28-ф30
| 2100
| 2300
|

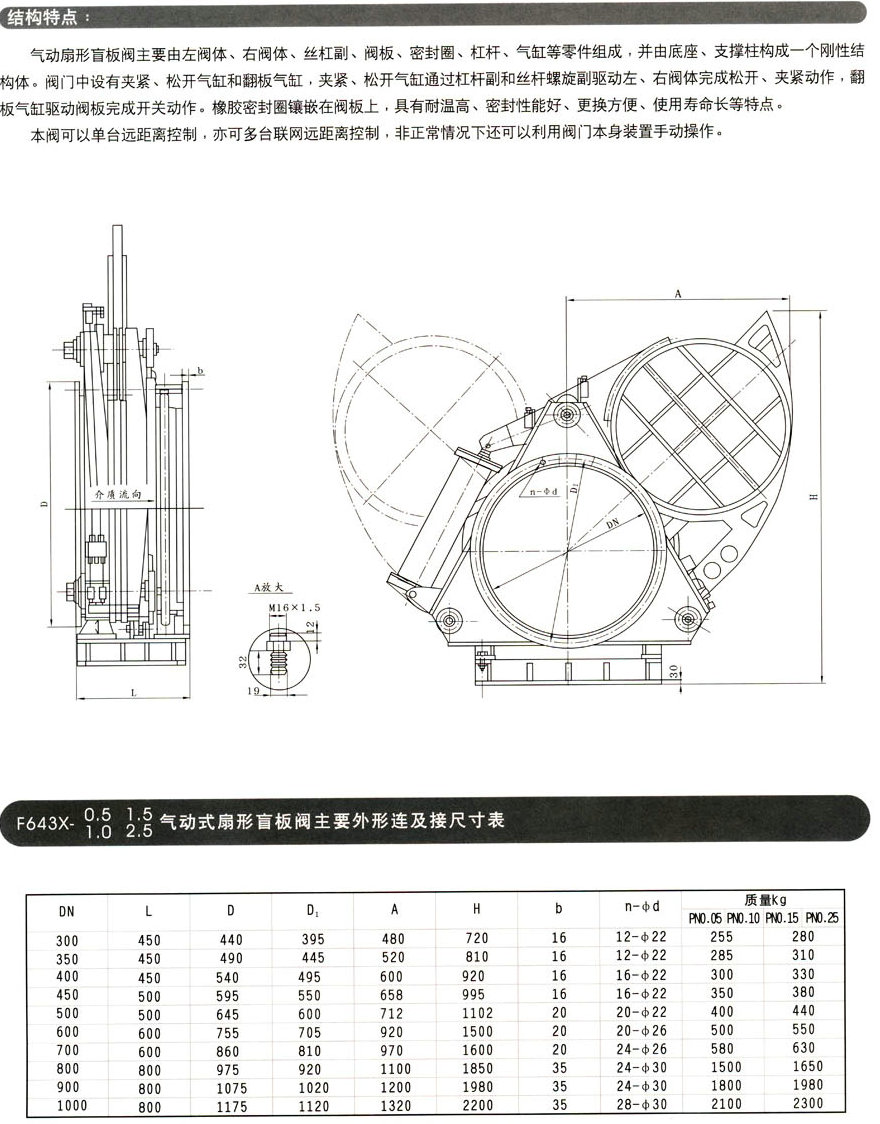

氣動盲板閥,F643X氣動盲板閥結構外形尺寸圖：
