防污隔斷閥產品概述：
HS41XA防污隔斷閥(帶過濾)安裝在各類管路系統中用于嚴格阻止介質倒流，保護其后的介質或設備不受污染的止逆類閥門。由兩個串聯的止回閥和過渡部分組成，密封嚴密，確保介質回流。

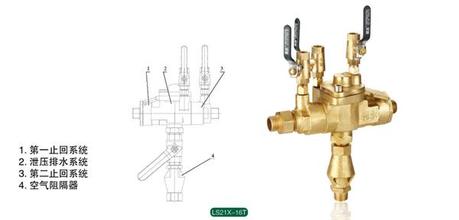

管道防污隔斷閥用于防止生活飲用水管道發生回流污染的安全裝置，以確保生活飲用水的衛生和安全。 產品的結構： 安全型防污隔斷閥是在兩個止回閥之間加一個排水器組成。排水器上腔用高壓軟管與一只止回閥進口端連接。第一，二只止回閥主要由閥體、閥蓋、閥瓣、密封墊、彈簧等組成。排水器主要由閥體、閥蓋、隔膜、閥瓣、密封板、閥芯、閥座、彈簧等組成。普通型防污隔斷閥為兩個止回閥串聯而成。 工作原理：防污隔斷閥為二只止回閥串聯而成，當其中有一只密封破壞時，另一只還起密封作用，防止回流。但二只止回閥密封同時破壞后，就失去了止回作用，其安全可靠性相對差些，工作原理較簡單。 防污隔斷閥在普通型基礎上中間加排水器，這樣即使二只止回閥密封同時破壞，其也能起到防止回流污染的作用。
防污隔斷閥功能用途
用于高層建筑的供水系統，消防用水系統，空調制水系統，市政供水管道系統等，防止不潔凈水倒流入主管的現象發生。
防污隔斷閥技術特點
1、雙止回閥設計為一體，結構尺寸小，重量輕，安裝維護方便。
2、閥體采用流線型，阻力損失小，節約能源。
3、雙止回閥與安全泄水閥的組合能徹底防止工況條件下的倒流污染。
4、各活動部件都采用不銹、耐磨材料，使用壽命長。
技術參數：1、壓力范圍：1.0MPa ～1.6MPa
2、適用介質：清水
3、適用溫度：0～80℃

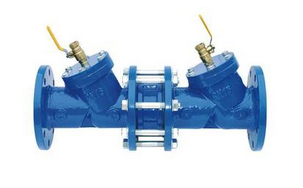

防污隔斷閥普通型與安全型

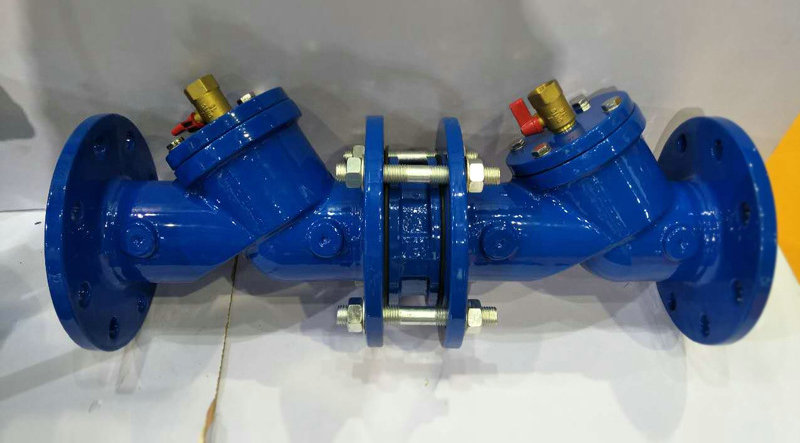

HS41X-16普通型防污隔斷閥為多重止回密封串聯而成，當其中有一只密封破壞時，另二只還起密封作用，防止回流。但三只止回密封同時破壞后，就失去了止回作用。

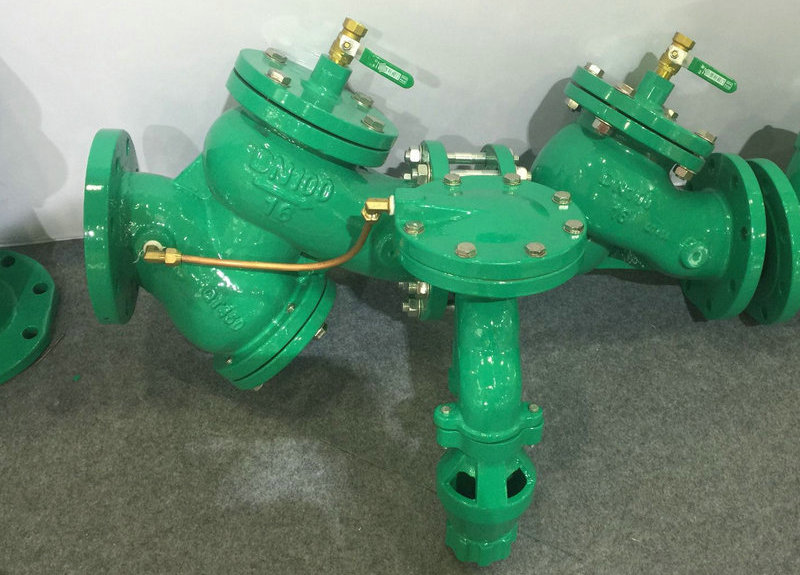

HS41X-16-A 安全型防污隔斷閥在普通型基礎上中間加排水器，這樣即使二只止回閥密封同時破壞，其他也能起到防止回流污染的作用。
防污隔斷閥技術參數
|
公稱壓力 |
公稱通徑 |
適用介質 |
適用溫度 |
法蘭標準 |
試驗標準 |
|
1.0～2.5MPa |
50～600mm |
水 |
0～80℃ |
GB/T 17241.6GB/T 9113 |
GB/T 13927API598 |
防污隔斷閥主要部件材料
|
序號 |
零部件名稱 |
材質 |
|
1 |
閥體 |
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
|
2 |
閥蓋 |
鑄鐵、球墨鑄鐵、鑄鋼、不銹鋼 |
|
3 |
閥盤 |
球墨鑄鐵 |
|
4 |
彈簧 |
不銹鋼、鉻釩鋼 |
|
5 |
防污閥 |
黃銅 |
防污隔斷閥主要外形尺寸
|
型號 |
DN |
安全型L |
普通型L |
D |
φ |
n-d |
H |
HS41X-16A（安全型）
HS41X-16（普通型） |
50 |
455 |
410 |
165 |
125 |
4-φ18 |
190 |
|
65 |
480 |
430 |
185 |
145 |
4-φ18 |
200 |
|
80 |
570 |
500 |
200 |
160 |
8-φ18 |
225 |
|
100 |
710 |
640 |
220 |
180 |
8-φ18 |
248 |
|
125 |
800 |
730 |
250 |
210 |
8-φ18 |
276 |
|
150 |
910 |
830 |
285 |
240 |
8-φ23 |
308 |
|
200 |
1090 |
1000 |
340 |
295 |
12-φ23 |
356 |
|
250 |
1315 |
1200 |
405 |
355 |
12-φ25 |
410 |
|
300 |
1475 |
1360 |
460 |
410 |
12-φ25 |
485 |
|
350 |
1690 |
1560 |
520 |
470 |
16-φ25 |
528 |
|
400 |
1860 |
1720 |
580 |
525 |
16-φ30 |
595 |

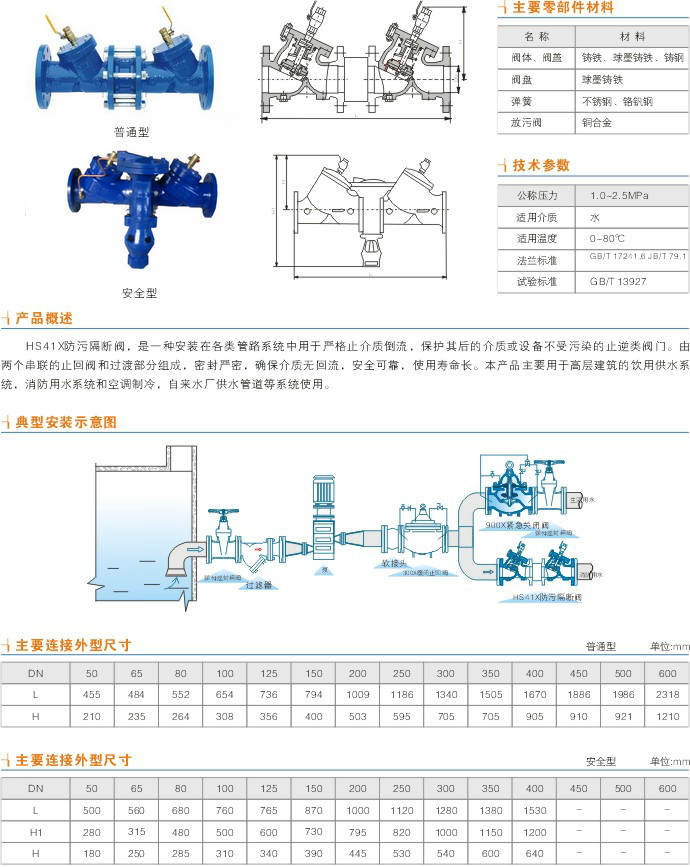

防污隔斷閥,HS41XA防污隔斷閥(帶過濾)尺寸結構圖：
