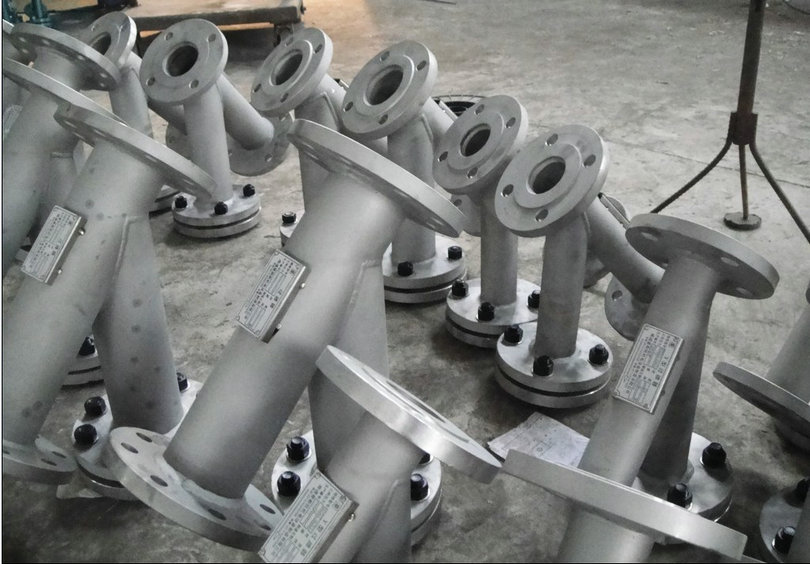

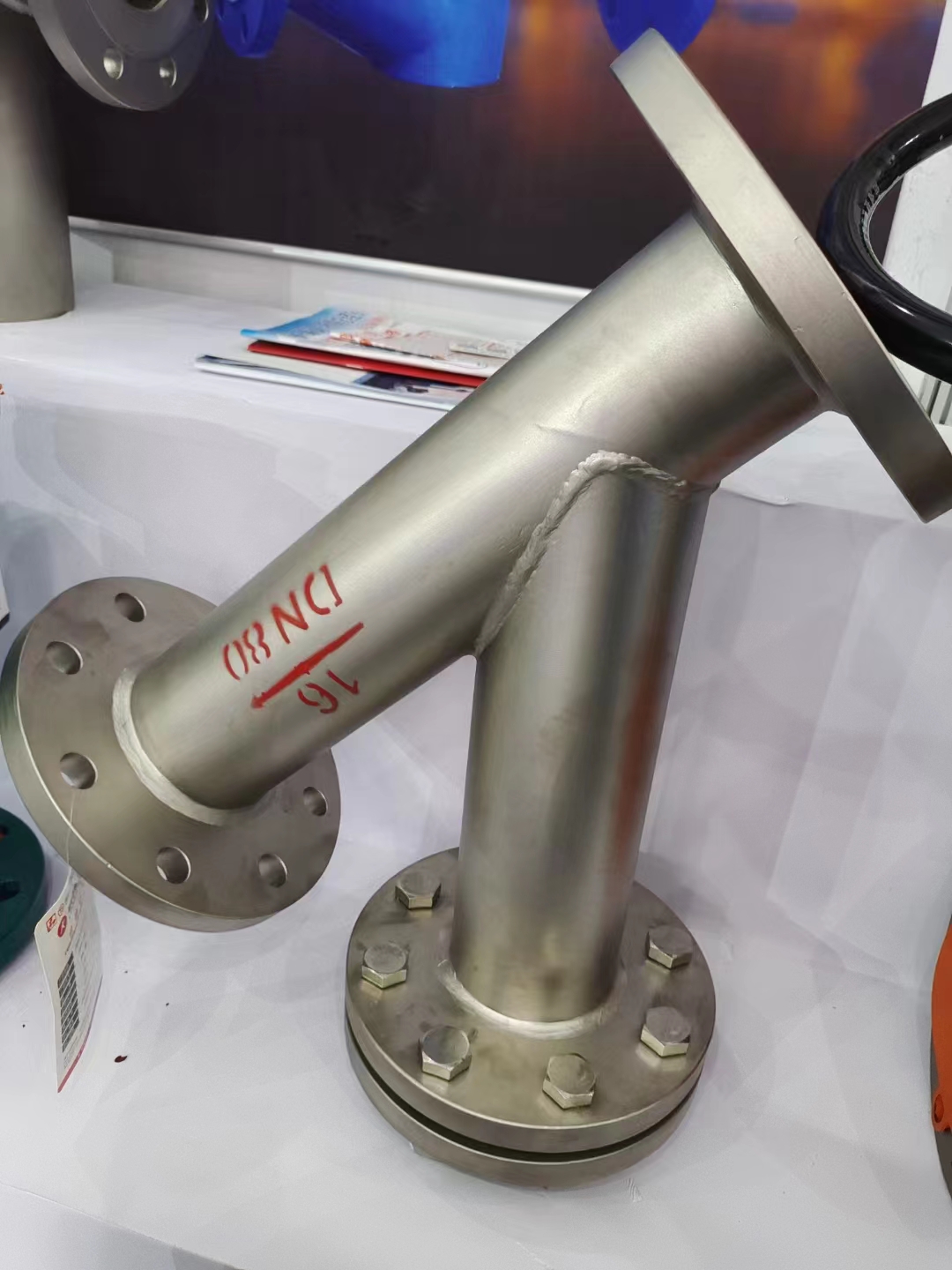

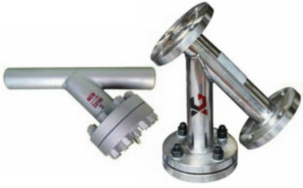

焊接過濾器,焊制法蘭Y型過濾器產品介紹：
焊接法蘭連接Y型過濾器確保所有設備管道上安置免受因管道內雜質、鐵銹、焊屑等帶來的堵塞和損壞，從而避免了維修費用和生產損失。
焊接過濾器,焊接Y型過濾器適用于蒸汽、空氣、水、油品等系統管道中，保護各種計量?jī)x器、泵機、閥門、蔬水器等設備。
抗污性強，排污方便；流通面積大，壓力損失小；結構簡單，體積小，
2、過濾網材質，有奧氏體304、316、316L。
4、連接形式：螺紋，承插焊。
焊接過濾器,焊制法蘭Y型過濾器產品主要結構和工作原理
管道過濾器主要由主管、支管、濾筒、法蘭蓋及緊固件等組成，當流體通過主管進入濾筒
后，固體雜質顆粒被阻擋在濾筒內，而潔凈的流體通過濾筒同過濾器出口排出。當需要清洗時，
旋開支管底部螺塞,排凈流體，拆卸法蘭蓋，取出濾筒，清洗后重新裝入即可。因而廣泛用于石
油、化工、污水等方面的過濾。
焊接過濾器,焊制法蘭Y型過濾器主要零部件材料表
序號
| 零件名稱
| 材料名稱
|
1
| 殼 體
| Q235-A
| 20#
| 1Cr5Mo
| 15Cr5Mo
| 0Cr18Ni9
| 0Cr17Ni12Mo2
| 00Cr17Ni14Mo2
|
2
| 法 蘭
| Q235-A
| WCB
| 1Cr5Mo
| 15Cr5Mo
| 304
| 316
| 316L
|
3
| 法蘭蓋
| Q235-A
| 20#
| 1Cr5Mo
| 15Cr5Mo
| 304
| 316
| 316L
|
4
| 濾 網
| 304
| 304
| 304
| 304
| 304
| 316
| 316L
|
5
| 墊 片
| 金屬纏繞墊、柔性石墨、聚四氟乙烯
|
6
| 螺 柱
| 35CrMoA
| 35CrMoA
| 35CrMoA
| 35CrMoA
| 304
| 316
| 316L
|
7
| 螺 母
| 35#
| 35#
| 30CrMo
| 30CrMo
| 304
| 316
| 316L
|
焊接過濾器,焊制法蘭Y型過濾器主要性能參數表
公稱壓力PN(MPa)
| 1.6
| 2.5
| 4.0
| 2.0
| 5.0
|
殼體試驗壓力(MPa)
| 2.4
| 3.75
| 6.0
| 3.0
| 7.5
|
高壓液密封試驗壓力(MPa)
| 1.76
| 2.75
| 4.4
| 2.2
| 5.5
|
低壓氣密封試驗壓力(MPa)
| 0.6
| 0.6
| 0.6
| 0.6
| 0.6
|
過濾精度
| 80-3000μm
|
設計制造標準
| SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
|
法蘭標準
| JB/T 81-1994、GB/T 9112-2000、HG/T 20592-2009、HG/T 20615-2009、SH/T 3406-1996
|
試驗方法與檢驗標準
| SH/T 3411-1999、HG/T 21637-1991、GB/T 14382-2008
|

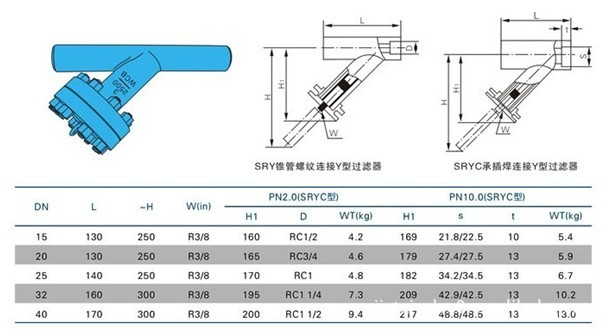

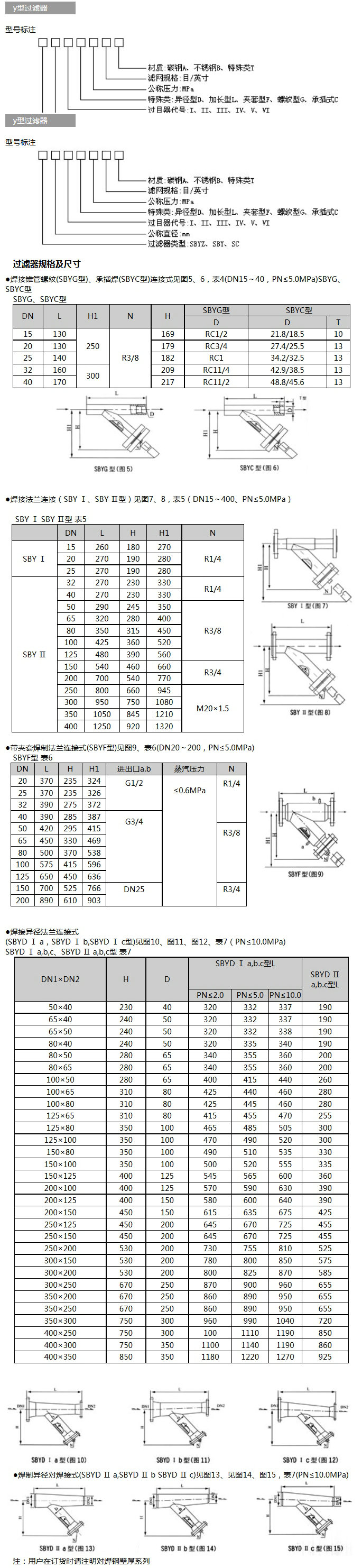

焊接過濾器,焊接Y型過濾器尺寸結構圖:
