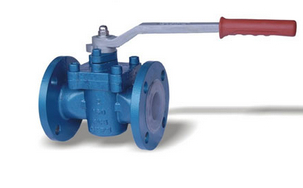

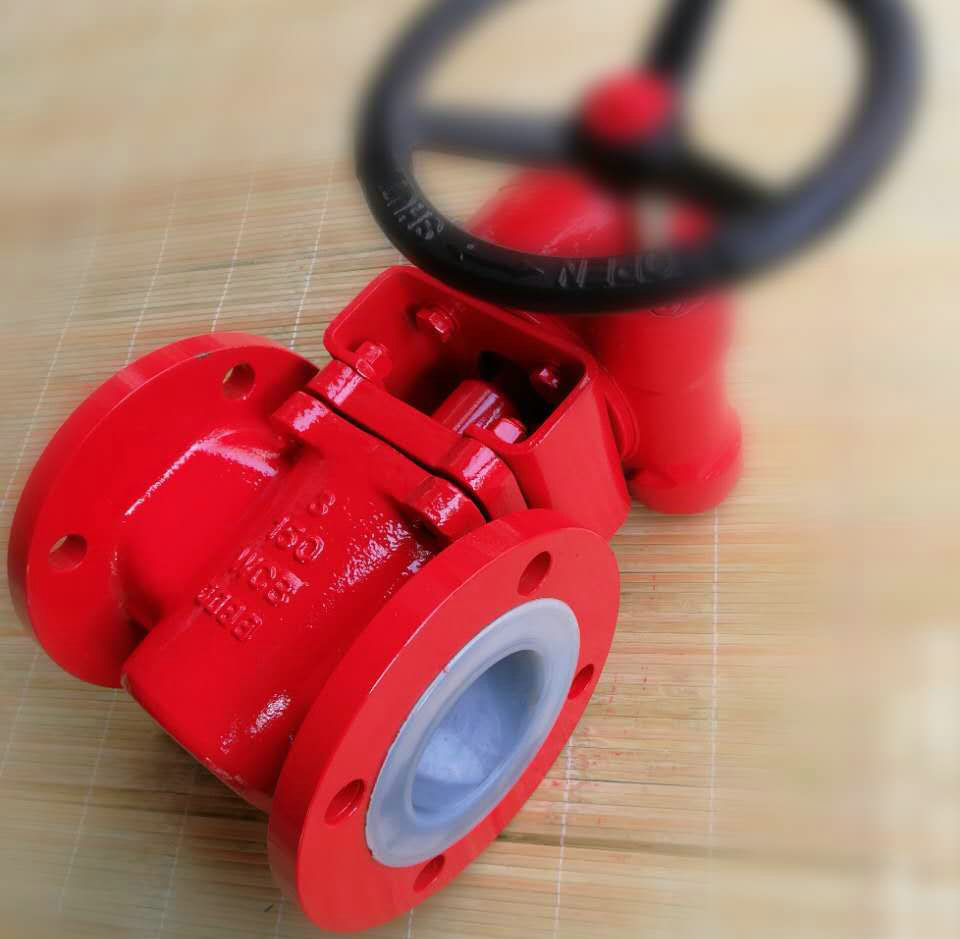

襯氟旋塞閥,全襯里旋塞閥,鋼襯四氟旋塞閥用途;

適用在-50℃～150℃的各種濃度的王水、硫酸、鹽酸、氫氟酸和各種有機酸、強酸、強氧化劑，FEP還適用于各種濃度的強堿有機溶劑以及其它腐蝕性氣體、液體介質的管路上使用。
   襯氟旋塞閥廣泛地應用于油田開采、輸送和精練設備中，同時也廣泛用于石油化工、化工、煤氣、
天然氣、液化石油氣、暖通行業以及工業中.
襯氟旋塞閥,襯里旋塞閥,鋼襯四氟旋塞閥的工作原理;
　　用帶通孔的塞體作為啟閉件的閥門。塞體隨閥桿轉動，以實現啟閉動作。小型無填料的旋塞閥又稱
為 “考克”。襯氟旋塞閥的塞體多為圓錐體(也有圓柱體)，與閥體的圓錐孔面配合組成密封副。
襯氟旋塞閥是使用早的一種閥門，結構簡單、開關迅速、流體阻力小。普通旋塞閥靠精加工的金屬
塞體與閥體間的直接接觸來密封，所以密封性較差，啟閉力大，容易磨損，通常只能用于低
(不高于1兆帕)和小口徑(小于100毫米)的場合.
襯氟旋塞閥,襯里旋塞閥,鋼襯四氟旋塞閥的優點;
　　1、襯氟旋塞閥用于經常操作，啟閉迅速、輕便。 　　
2、襯氟旋塞閥流體阻力小。 　　
3、襯氟旋塞閥結構簡單，相對體積小，重量輕，便于維修。 　
　4、密封性能好 　　
5、不受安裝方向的限制，介質的流向可任意。 　
　6、無振動，噪聲小。
旋塞閥的通道;
　　襯氟旋塞閥的通道有多種形式。常見的直通式主要用于截斷流體。三通旋塞閥和四通式旋塞閥適用
于流體換向旋塞閥的啟閉件是一個有孔的圓柱體，繞垂直于通道的軸線旋轉，從而達到啟閉通道的目的。

軟密封襯氟旋塞閥;
　　軟密封襯氟旋塞閥常用于腐蝕性、危害介質等苛刻環境，嚴格禁泄漏的場合，以及閥門材料不
會對介質形成污染的場合。閥體可根據工作介質選用碳鋼、合金鋼及不銹鋼材料。 　　
A. 可根據使用溫度和工作介質采用F4、F46、PVDF、PP、PO、PE等自潤滑材料襯套，潤滑好，在整個
工作過程中密封副摩擦系數小，塞體運轉靈活，使用壽命長。 　　
B. 閥體進出口端窗口設計及雙道溝槽密封環結構，旋塞在旋轉過程中，其密封副間的密封比壓在逐漸
變化，直至到達全開或全關位置時，產生足夠的密封比壓，密封副達到零泄漏。 　　
C. 雙道溝槽密封環既可以使襯套穩固在閥體內不產生位移，又可吸收由于溫差變化引起襯套產生的微
量變形，同時襯套與旋塞之間產生有力的摩擦，具有自動清潔作用，提高了密封面的使用壽命。
D. 柱塞頂部獨特的反唇式密封設計，采用一個軟密封材料膜片和金屬膜片與調整墊片組合既可以調整
密封面間的密封比壓，使塞子轉動靈活，又可以保證進，出口端和中法蘭連接端的密封。
E. 適合用于沖刷性的氣固。液固相介質。如PVC、尿素、醋酐、燒堿生產裝置中，或對外泄漏要求高
介質，如HF,光氣等。 　　F. 介質可雙向流動，安裝方向不受限制，實現在線維修，使用更方便 　　
G. 獨特的設計可防止靜電，安全防火，使用安全。

結構特點1、旋塞與襯里閥體帶有理想的錐度設計，當在使用過程中由于磨損而不能密封時，可通過調整閥蓋上的調節螺釘使旋塞向下移動，補償加在密封面的密封力。
2、頂密封組件組成第二道外密封，在密封面失效的情況下，阻止介質從閥桿向外泄漏。
3、把上閥蓋上的四個螺栓打開后，就可以取出閥內所有部件，進行直接更換閥門零件而不需要從管道上取下閥門。
4、有進出口端同時密封，在整個工作過程當中密封 面摩擦系數小，塞體運轉靈活，不需要潤滑。
5、密封性能好，使用壽命長。
6、更換零件襯里材料可適用各種介質。

襯氟旋塞閥性能規范

設計標準		HG/T3704,GB/T12240		API6D
結構長度		HG/T3704,GB/T12221		ASMEB16.10
法蘭形式尺寸		HG/T20592,GB/T9119		ASMEB16.5
檢驗與試驗		GB/T13927,JB/T9092		API598
公稱、壓力（MPa)		1.0	1.6	150Lb
實驗壓力 (MPa)	殼體試壓	1.5	1.5	1.5
	高壓密封	1.1	1.1	1.1
	低壓密封	0.6	0.6	0.6
適用溫度（℃）		PFA:-30～200    FEP-30～150
適用介質		鹽酸、硝酸、氫氟酸、液氯、硫酸 王水等強腐蝕性介質

襯氟旋塞閥主要外形尺寸GB PN1.0

公稱通徑 DN	PN1.0(MPa)主要外形尺寸和連接尺寸（mm）									重量
	L	D	D1	D2	f	b	nd	Do	H	Kg
20	150	105	75	50	3	14	414	160	95	7
25	160	115	85	65	3	14	414	160	98	8
32	170	135	100	70	3	16	418	220	113	10
40	180	145	110	80	3	18	418	250	135	15
50	210	160	125	100	3	20	818	250	140	18
65	220	180	145	120	3.5	20	818	300	145	25
80	250	195	160	135	3.5	22	818	330	205	35
100	275	215	180	155	4	24	818	350	240	46
125	310	245	210	185	4	26	818	400	260	65
150	350	280	240	210	4	28	823	600	290	90
200	400	335	295	265	4.5	32	823	800	330	160
250	460	390	350	320	4.5	36	1223	900	380	230

襯氟旋塞閥主要外形尺寸HG/T 20592 PN10

DN	L	D	D1	D2	Z-d	f	b	H	W	H
15	110	95	65	45	4-14	2	14	85	180
20	117	105	75	55	4-14	2	14	88	180
25	127	115	85	65	4-14	2	14	98	260
32	140	140	100	78	4-18	3	16	101	260
40	165	150	110	85	4-18	3	16	128	320
50	178	165	125	100	4-18	3	16	128	320
65	190	185	145	120	4-18	3	18	135	320
80	203	200	160	135	8-18	3	20	164	400	322
100	229	220	180	155	8-18	3	20	178	400	332
125	254	250	210	185	8-18	3	22	205		385
150	267	285	240	210	8-23	3	24	220		405
200	292	340	295	265	8-23	3	26			455
250	330	395	350	320	12-23	4	28			490

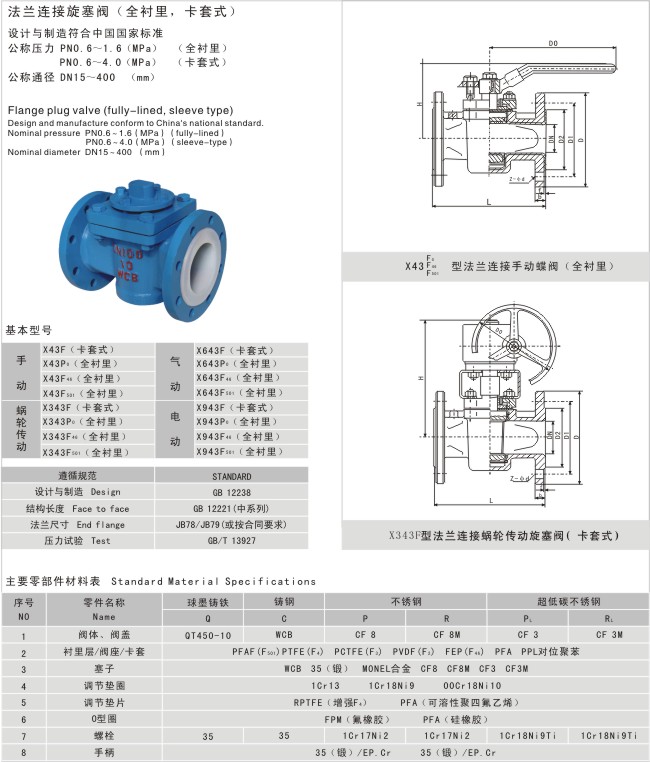

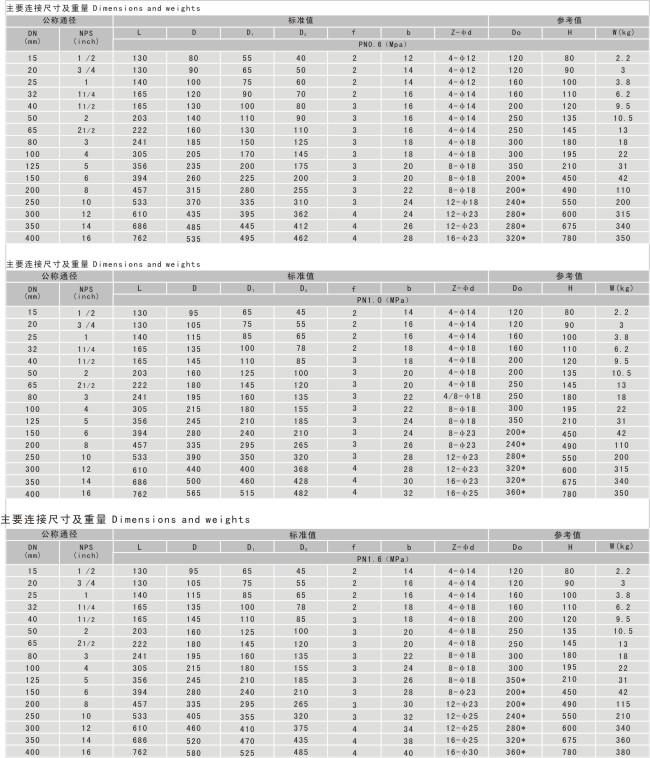

襯氟旋塞閥,襯里旋塞閥,鋼襯四氟旋塞閥參數尺寸圖:
